原産地:中国広東省
|
|||
|

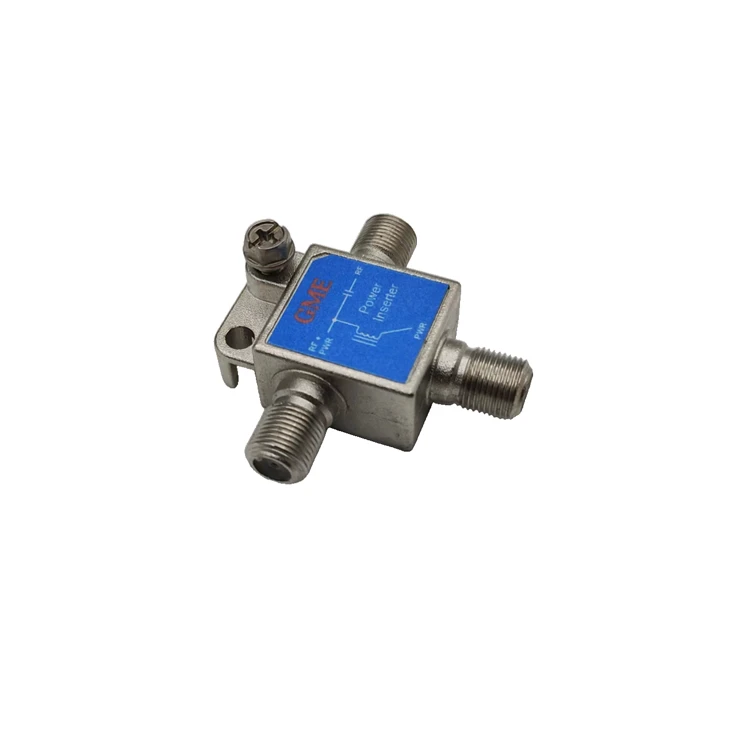

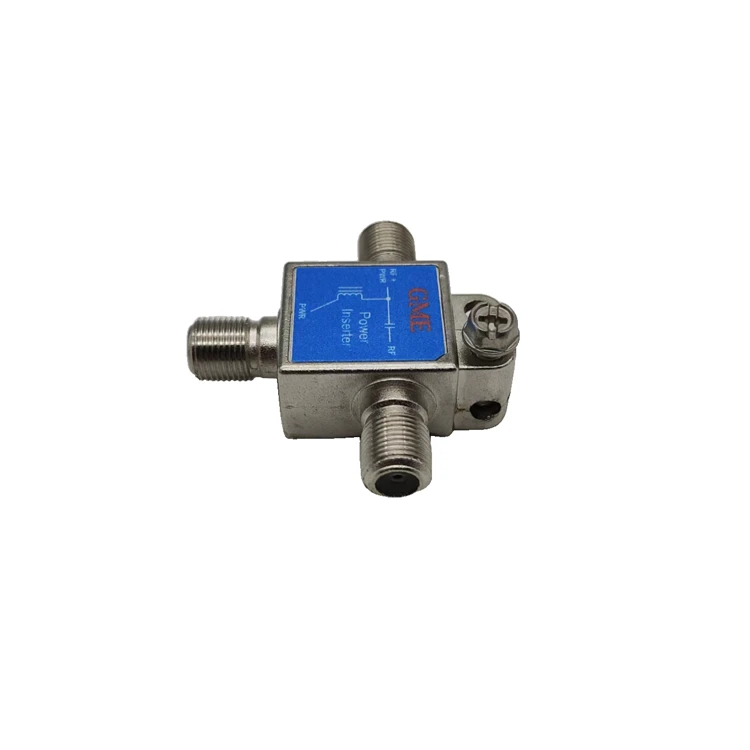

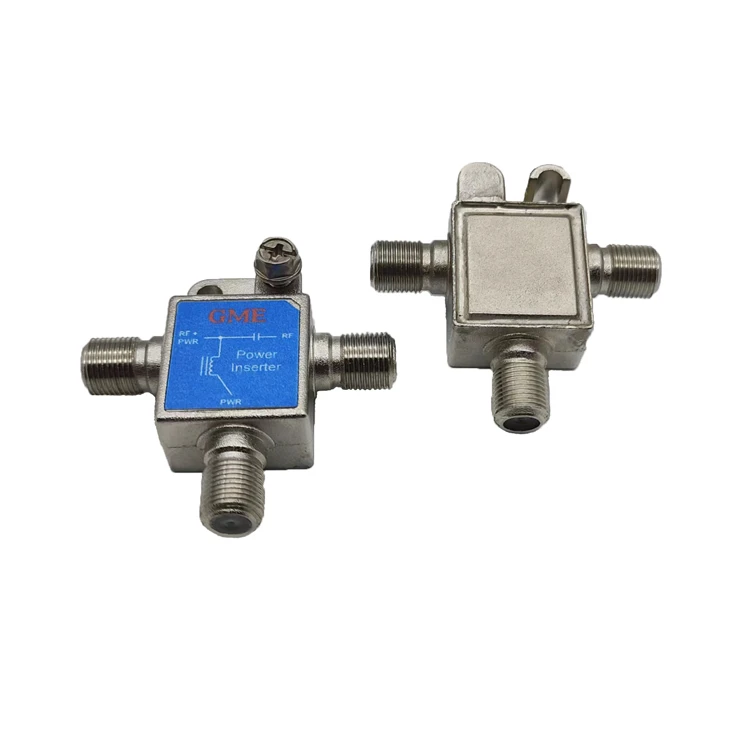

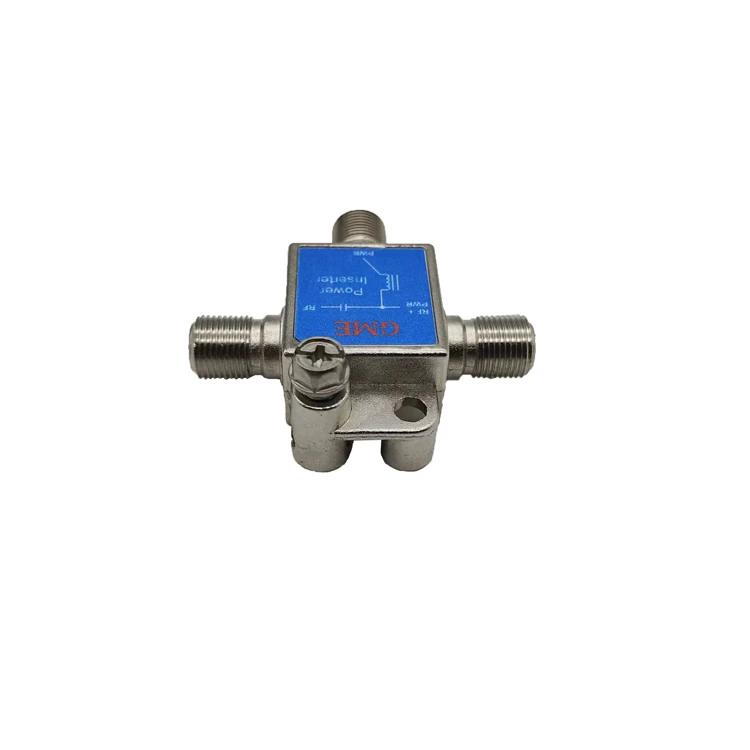

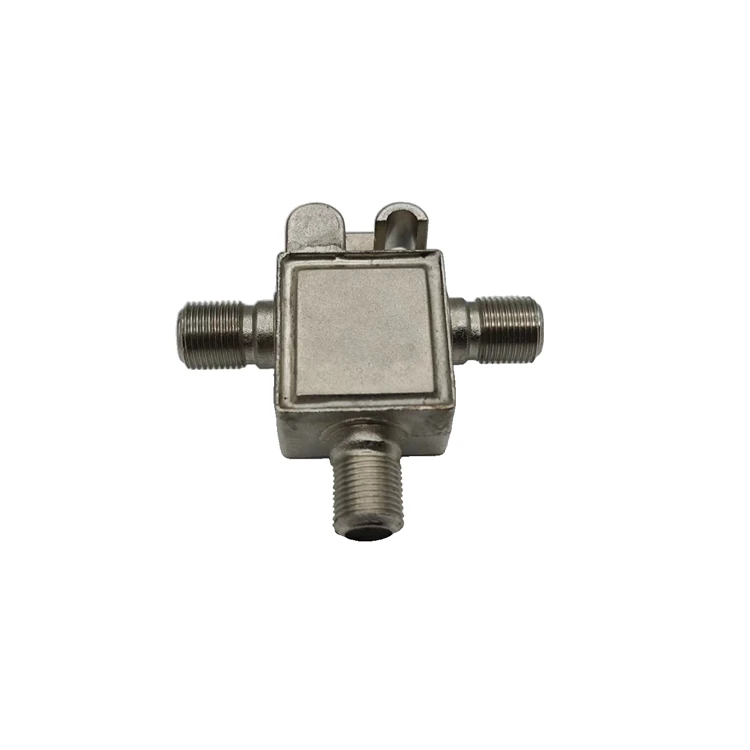

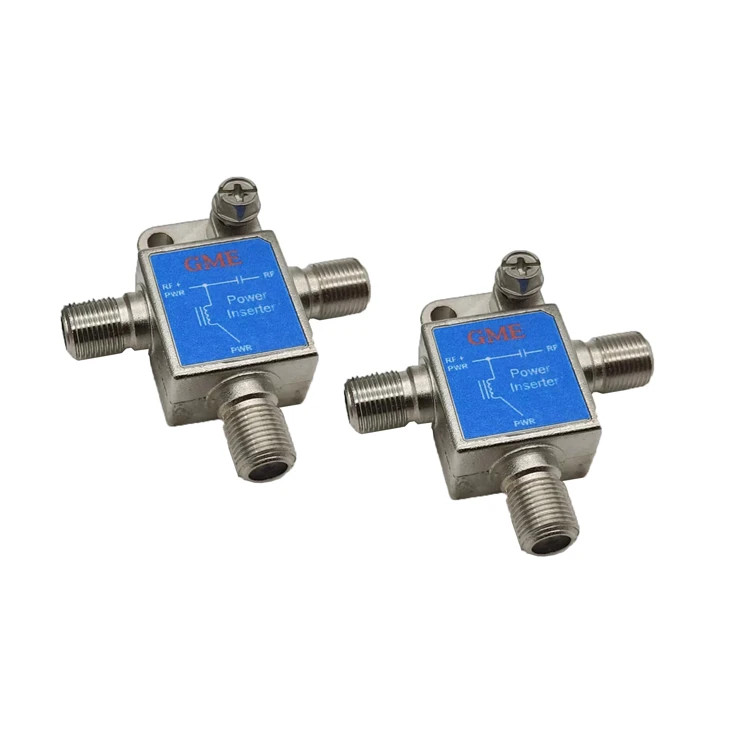

モデル番号:GDINS-005(インサーター-1.5A)
|
|||
|
アイテム
|
典型的な
|
品質管理限界
|
試験条件
|
|
電気RF
|
|||
|
動作周波数
|
5～1218MHz
|
RF/RF+PWRポート
|
|
|
挿入損失 (RF to RF+PWR)
|
-0.8dB以下
|
5～1218MHz
|
|
|
絶縁 (PWR から RF+DC)
|
65dB以上
|
5～1218MHz
|
|
|
リターンロス（RF＆RF+PWRポート）
|
-18dB 最小
|
5～1218MHz
|
|
|
RFシールド
|
最小105dB
|
ANSI/SCTE ごとの最小値 48-2 2008 が 1218MHz に拡張
|
|
|
入力電力 RF
|
+23dBm 最小
|
ダメージのない最小値
|
|
|
電源入力
|
|||
|
動作電圧
|
+25VDC 最小
|
||
|
動作電流
|
最大1.5A
|
||
|
耐サージ性（全ポート）
|
6KV
|
ANSI/IEEE C62.41 2 Ω ソースの組み合わせ波を使用 10 回の交互の正負パルスに耐える必要がある
|
|
|
環境
|
|||
|
動作温度
|
-40度から+65度まで
|
||
|
動作高度
|
-60 ～ +4000 mAMSL
|
||
|
動作湿度
|
5～95﹪RH
|
||
|
保管温度
|
-40度から+85度まで
|
||
|
輸送の高度
|
-60 ～ +12000 mAMSL
|
||
|
輸送時の衝撃・振動
|
カテゴリーA
|
GR-63-CORE パラグラフ 5.3.1.1、5.3.2、および 5.4.3
|
|
|
塩水噴霧
|
ANSI/SCTE 153 2008 準拠
|
||
|
RF+電力に対する抵抗電力
|
mΩ
|
250
|
最大 -40-+60 度、Ipwr=1.5A
|
|
ESD
|
IEC/EN61000-4-2による
|
||
|
接触放電
|
KV
|
8
|
|
|
機械式
|
|||
|
概要
|
50*47*18mm
|
||
|
重さ
|
45g
|
||
|
コネクタ
|
F型メス
|
ANSI/SCTE 01 2006 準拠
|
|
|
アースボンディング
|
ANSI/SCTE 153 2008および ANSI/SCTE 129 2007 に準拠
|
||
|
ハウジング
|
亜鉛合金3#
|
||
|
メッキ
|
キュパニッケルメッキ t:0.1um
|
||
|
信頼性
|
|||
|
MTBF
|
時間
|
10,000,000分
|
Telcordi SR323、問題 3、アンコン- 周囲温度 65 度のトロール環境に基づいて計算
|
|
規制遵守
|
|||
|
ROHS準拠
|
はい
|
EU＆中国ROHSに完全準拠
|
|
|
規格
|
|||
|
マーキングとラベリング
|
|||
|
モデルと日付コード
|
部品番号と日付コードが刻印されています
|
||
