導入

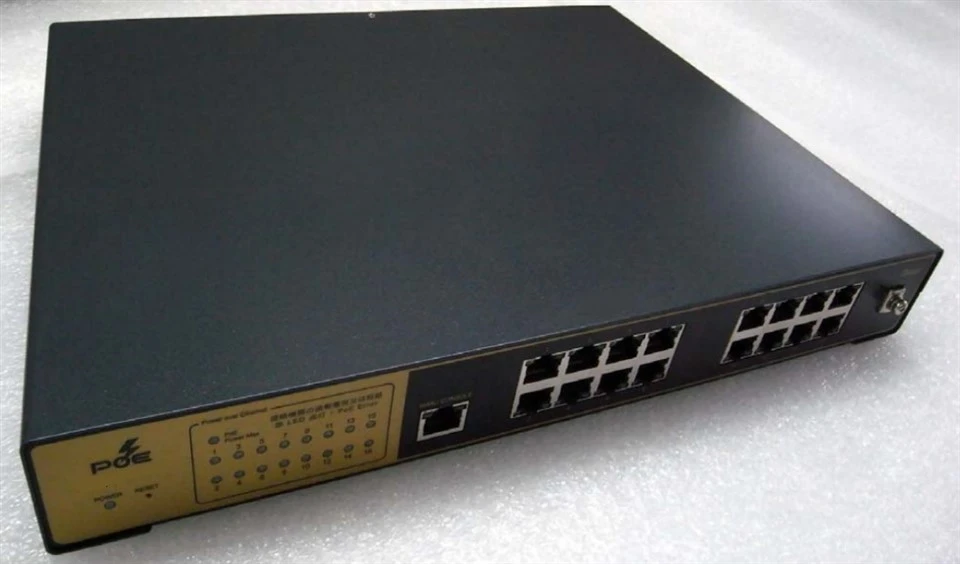

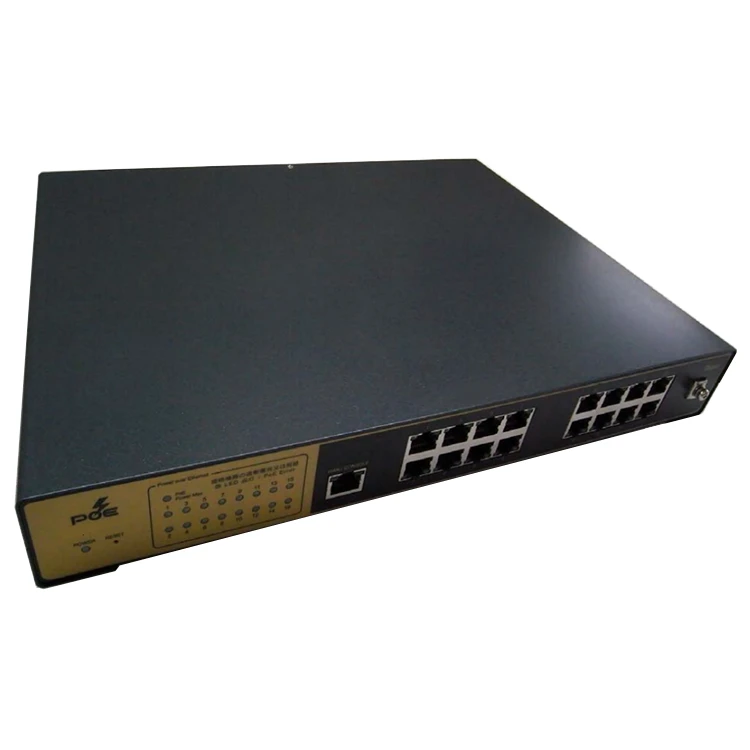

このスイッチは、16 ポート PoE を備えた簡単に設置できる 17 ポートギガビットイーサネットスイッチです。高性能ですし、

競争力のある価格。これはネットワーク構造を拡張するのに最適な方法です。

特徴

各ポートは全二重 10/100/1000M 接続をサポートします (
10/100Mモード)
IEEE 802.3x フロー制御とバックプレッシャーによる全二重および半二重動作。-
ワイヤスピードでの 9216 バイトのジャンボパケット長の転送をサポートします。
スパニングツリーのポート動作設定をサポートします。
IEEE 802.1x アクセス制御プロトコルをサポートします。
IEEE 802.1Q VLAN. 4K- rntry VLAN テーブルをサポートします。
IEEE 802.3ad リンクアグリゲーションプロトコルをサポートします。
IEEE 802.3az エネルギー効率の高いイーサネットをサポートします。
IEEE 802.1pをサポート
IEEE 802.1d/1w/1s (STP/RSTP/MSTP) をサポート
IEEE 802.1ad VLAN スタッキングをサポート
IEEE 802.3at PoE PSEをサポート
サービス品質 (QoS) をサポート
レート制限をサポートします（256 個のレート制限エントリ、16kpbs 粒度）
ループ検出をサポートします。
グリーンイーサネット機能をサポートします。
RJ-45 の LED ディスプレイ
L2-L3管理。 WANポート経由の管理機能。 Web UI がサポートされました。

イーサネット インタフェース

17 x 10/100/1000Mbps RJ-45 ポート自動 MDI/MDIX および自動

規格

IEEE 802.3 10BASE-T IEEE 802.3u 100BASE- TX IEEE 802.3ab

1000BASE-T IEEE

ケーブル接続

RJ-45 (10BASE-T): カテゴリ 3、4、5 UTP/STP

RJ-45 (100BASE-TX/1000BASE-T): カテゴリ 5,5e UTP/

満杯/半分-デュプレックス 伝染 ; 感染

10/20Mbps 半/全二重-二重モード 100/200Mbps 半/全二重-

モードギガビット全二重モード-

アクセス 方法

CSMA / CD

移行 モード

ストア-アンド-

流れ コントロール

全二重モードの IEEE 802.3x-半二重モードのバックプレッシャー-

PoE PSE

210W – 4x2.8W (PoE コントローラー IC 消費量)=198.8W (PSE 利用可能な総電力)
クラス	P	PDで入手可能	PSEによる最大配送量
0		0.44~12.95W	15.4W
1		0.44~3.83W	4.0W
2		3.84~6.49W	7.0W
3		6.49~12.95W	15.4W
4		12.95~25.5W	30.0W

転送/フィルタリング レート

ポートあたり 14881 パケット/秒 @10Mbps、最大

ポートあたり 148810 パケット/秒@100Mbps、最大 . 1488095 パケット/秒

バッファメモリ

4.1メガビット

MACアドレステーブル

8K- エントリルックアップテーブル

ジャンボ フレーム

9216バイトの最大パケット長をサポート

緑 イーサネット 特徴

リンク-オンとケーブル長の省電力リンク-ダウン省電力

IEEE 802.3az エネルギー効率の高いイーサネット (EEE)

導かれた 画面の上 RJ-45

リンク/アクト(緑)

速度(1000M:緑、100M:オレンジ、

力

AC100~240V / 50~60Hz ユニバーサル入力、AC コネクタ固定サポート付き

寸法

335mm(長さ) x 260.7mm(幅) x 44mm(高さ)

重さ

2924g (付属品なし)

温度

-10℃～50℃（動作時）、-20℃～70℃（保管時）

湿度

5% ～ 90% 結露なし（動作時）-、5% ～ 90% 結露なし（保管時）-

認証

VCCI クラス B

点灯

+/-3KV

product-1-1

Class 2-PD (7W) x 16 ポート : AC100V - 136.6W / 1.38A Class 3-PD (15.4W) x 13 ポート : AC100V - 219.3W / 2.23A Class 4-PD (30W) x 6 ポート : AC100V - 201.2W / 2.02A
