10G シングルモード光モジュールの伝送距離に関する包括的なガイド: 標準仕様、2km オプションの詳細、落とし穴を避けるための選択のヒント
最新のネットワーク伝送では、光モジュールは光ファイバーをネットワーク デバイスに接続するコア コンポーネントです。{0}G シングルモード光モジュールは、高速伝送、強力な干渉防止機能、低損失などの利点を備え、キャンパス ネットワークやデータセンターなどのシナリオで広く使用されています。-伝送距離は選択の重要な指標です。多くの専門家は、仕様を混同することがよくあります。たとえば、標準距離はどれくらいか、2 km のオプションは存在するか、シナリオにどのように合わせるかなどです。この記事では、誰もが選択ミスを避けるための基礎知識を解説します。
I. 10G シングルモード光モジュールの基本的な理解-
10G シングルモード光モジュールは主に SFP+ パッケージを使用しており、スイッチやサーバーなどのデバイスと互換性があり、9/125μm OS2 シングルモード ファイバと併用する必要があります。-シングルモード ファイバのコアは非常に薄く、単一の光信号パスのみを許可するため、マルチモード ファイバと比較して損失が大幅に低くなります。これはキロメートルレベルの伝送距離を達成するための鍵となります。{10}
伝送距離は、光波長、送信出力、受信機感度、ファイバー リンク損失という 4 つの主な要因によって影響されます。{0}nm と 1550nm が主流の波長です。業界仕様は IEEE 国際標準に従っており、パフォーマンスとコストのバランスがとれた明確な距離階層を形成しています。
II.主流の標準伝送距離仕様10G シングルモード光モジュール-
市場にある 10G シングルモード光モジュールの主流の距離は、IEEE 802.3ae 規格に従っています。- 10km、20km、40km、80km の 4 つの主な仕様は、一般的なシナリオをすべてカバーします。それらの特徴は次のとおりです。
10km 仕様 (10GBASE-LR): 最も一般的でコスト効率の高いオプション-
これは、最も広く使用されている標準仕様であり、最高の価格性能比を備えています。{0}}伝送距離は 10 km、1310nm の波長を使用し、キャンパスの建物の相互接続やデータセンター内の短距離から中距離のケーブル配線に適しています。--強力な互換性と成熟したサプライ チェーンを備えているため、ほとんどの企業にとって第一の選択肢であり、短距離仕様のベースラインとなっています。-

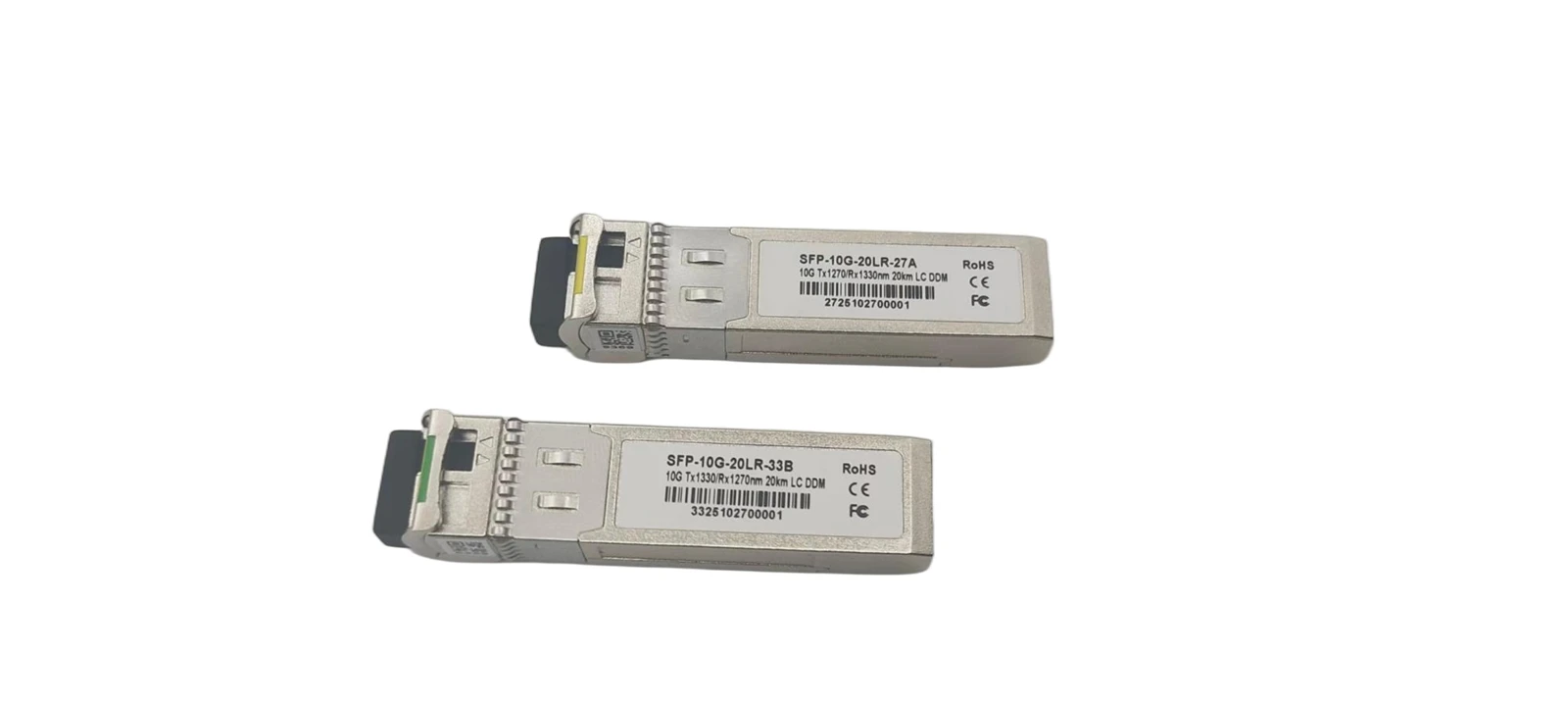

20km 仕様: 強化された中距離移行オプション-
これは IEEE の基本標準ではなく、10GBASE-LR の拡張バージョンです。また、1310nmの波長を使用し、出力を最適化することで距離を20kmまで延長します。 10 km と 40 km の間のギャップを埋め、メトロ ネットワーク アクセス レイヤやキャンパス間接続に適しています。- 10km モジュールと相互運用でき、高い柔軟性を提供します。
40km 仕様 (10GBASE-ER): 主な長距離-の主力製品
これは、伝送距離 40 km の標準長距離仕様です。- 1550nm の波長（損失が低い）を使用するため、メトロ ネットワークのバックボーン層や地域間相互接続に適しています。-通常、追加の光増幅装置は必要なく、モジュールのコストは 80km 未満であり、長距離伝送の主な選択肢です。-
80km 仕様 (10GBASE-ZR): 最大標準長距離オプション-
これは 10G シングルモードの最長の標準仕様であり、80km の伝送を実現します。- 1550nm の波長を使用し、非常に高いハードウェア要件を備えています。これは、都市間接続やリモート基地局のバックホールなどの特殊なシナリオに適しています。{6}}コストが高く、消費電力も大きいため、日常的なシナリオでは不必要に選択すべきではありません。
Ⅲ． -見落とされがちな 2km の仕様: 短いシングル モード リンクの-費用効果の高い選択肢-
多くの人は、10G シングルモードに 2 km のオプションが存在するかどうか疑問に思っています。-答えは「はい」です。これは IEEE 802.3ae 基本規格の一部ではありませんが、IEEE 802.3aq 規格内の 10GBASE- LRL 仕様に基づいています。これは一般に 10G SFP+ 2 km シングル- モード モジュールと呼ばれ、短距離シナリオ向けの高価値のオプションです。-
このモジュールは通常 1310nm の波長を使用し、主に LC デュプレックス インターフェイスを備えています。 10km LR モジュールと比較して、送信電力が低く、感度要件が緩和されているため、コストが 10%-30% 削減されます。シングルモードの干渉防止の利点を維持し、300m (マルチモード) と 10km (シングルモード) の間の距離のギャップを埋めます。-
そのアプリケーション シナリオには、データセンター内のラック間ケーブル配線や短距離キャンパス相互接続などが含まれます。{0}{1}{1}マルチモードモジュールと比較して、より遠くまで伝送し、耐干渉性が強いです。 10kmモジュールと比較して、コストと消費電力が低くなります。準拠した 2km モジュールは 10km モジュールと相互運用できます。購入する際は、互換性を確保するために、10GBASE-LRL というラベルの付いた製品を優先してください。
IV. 10G シングルモード光モジュールを選択する際の重要な考慮事項
シナリオ、コスト、互換性を総合的に考慮して選択する必要があります。次の 5 つの重要なポイントに注意してください。
ニーズに基づいて距離を選択し、「長いほど良い」を避ける
やみくもに長距離モジュールを選択すると、コストが増加し、信号過負荷が発生する可能性があります。{0}距離を正確に測定し、リンク損失のために 10% ～ 20% のマージンを確保してください。距離が 2km 未満の場合は 2km LRL、10km 未満の場合は 10km LR、20 ～ 40km の場合は 40km ER を選択し、40km を超える距離の場合は 80km ZR のみを考慮します。
非互換性を避けるためにファイバーの種類を一致させる
OS2 シングルモード ファイバーと併用する必要があります。-伝送エラーの原因となるため、マルチモードファイバーとの混合は絶対に避けてください。導入中は、標準のケーブル配線手順に従い、ファイバーの曲がりやコネクタを最小限に抑え、リンク損失を軽減します。
規格への準拠に注意する
主流の仕様については、IEEE 標準に準拠した製品を優先し、主要な機器ブランドとの互換性を確保します。将来のメンテナンスの問題を軽減するために、-非標準の非ブランドのモジュールを使用しないでください。-
コストとパフォーマンスを比較検討する
300m 以下: 10G SR マルチモード モジュールを優先します (低コスト)。
300m ～ 2km (干渉の懸念あり): 2km LRL を選択します。
10km以内：10km LRを選択してください。
長距離: 必要に応じて 40km ER または 80km ZR を選択します。
産業用シナリオ: 拡張温度モデルを選択します。
屋内シナリオ: 商用グレードを選択します。
光パワーの適切なマッチングを確保
異なる仕様のモジュールを接続する場合は、事前に光パワーを確認してください。電力が高すぎる場合は、減衰器を追加して受信電力が受信機の感度範囲内にあることを確認し、ロスレスのパケット送信を保証します。
V. 結論: 適合性が鍵
4つの主流仕様10G シングルモード光モジュール-– 10km、20km、40km、80km – シナリオの大部分をカバーし、2km の LRL が短い距離のギャップを埋めます。-選択の基本原則は、シナリオに一致させ、距離を調整し、コストのバランスを取ることです。 「距離が長いほど良い」という誤解を払拭することは、適切なモジュールを選択し、ネットワークの安定性を確保し、コストを制御するために重要です。
