RF信号からファイバーへの伝送の核心: アナログ信号からファイバーへの変換原理を完全解説
RF（無線周波数）信号伝送シナリオでは、長距離伝送後の深刻な信号減衰、電磁干渉による信号の歪み、かさばって高価なケーブル配線などの問題に悩まされることがよくありますか?{0}}通信基地局、電波天文機器、産業用制御、ラジオおよびテレビ システムのいずれであっても、RF 信号の安定した伝送は中心的な需要であり、-RF 信号から光ファイバーへの伝送技術がこれらの問題点を解決する鍵となります。今日は、アナログ RF 信号がどのように光ファイバー信号に変換され、干渉のない長距離-高忠実度の伝送を実現するかという、中核となるロジックを詳しく説明します。-
まず、中心となる前提を明確にする必要があります。光ファイバー伝送は光信号を伝送しますが、RF 信号はアナログ電気信号であり、この 2 つは直接互換性がありません。したがって、アナログ信号からファイバへの変換の本質は、「アナログ電気信号→光信号→アナログ電気信号」という 2 つの変換を完了し、光ファイバの低損失および耐干渉特性を通じて効率的な信号伝送を実現することです。これは、当社の RF 信号から光ファイバ製品の中核動作ロジックでもあります。-プロセス全体は主に 5 つの主要なステップに分かれており、それぞれのステップが信号伝送の品質を決定します。実際の製品のデザインと合わせて詳しく解説します。
ステップ 1: アナログ RF 信号の前処理 - 干渉を排除し、信号品質を最適化する
元のアナログ RF 信号 (基地局からの無線周波数信号やレーダーからの検出信号など) には、ノイズや干渉が混入することがよくあります。直接変換すると光信号が歪み、伝送効果に影響を与えます。したがって、変換リンクに入る前に、当社の製品はまずアナログ RF 信号を前処理します。これは、伝送忠実度を確保するための基礎でもあります。
前処理には主に 2 つの主要な操作が含まれます。1 つは信号増幅です。これは、微弱な信号による変換失敗を回避するために、高精度アンプによる変換に適した強度まで微弱な RF 信号を増幅します。- 2 番目のフィルタリングと精製では、専門的なフィルタリング モジュールを使用して無関係なノイズや干渉信号を除去し、純粋で効果的な RF 信号を保持します。当社の製品は、5MHz ～ 6GHz の RF 信号周波数帯域に正確に適応できるカスタマイズされたフィルタリング技術を採用しており、前処理された信号の純度を確保し、その後の変換に備えます。
ステップ 2: 電気-光変換 (E/O) - アナログ電気信号を光信号に「変換」する
これは変換プロセス全体の中核となるステップであり、当社製品の技術的核心です。簡単に言うと、前処理されたアナログ RF 電気信号を光信号に変換し、電気信号に「光のコート」を施すことに相当する電気光変換デバイス-を介して光ファイバーで伝送できます-。これにより、光ファイバーの利点を活かした長距離伝送が可能になります。-

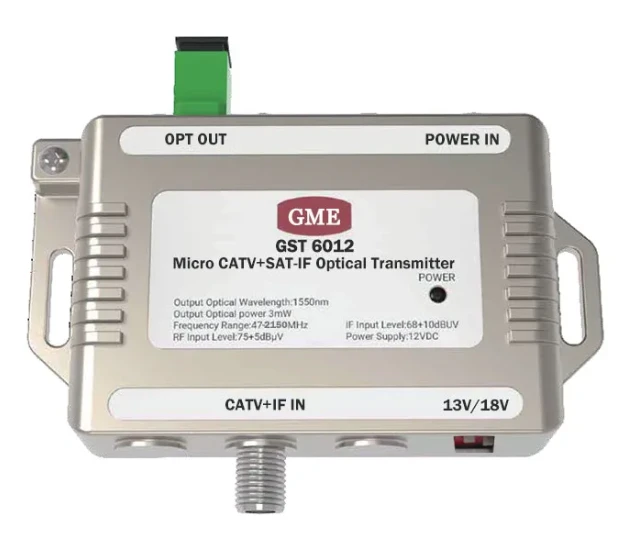

当社の製品は、コアの電気光変換デバイスとして高-線形性 DFB レーザー ダイオードを使用しています。-その動作原理は「強度変調 (IM)」技術に基づいています。レーザーの駆動電流は電気信号によって直接変調されるため、出力光パワーの強度はアナログ RF 信号の振幅と同期して変化します。-光の明るさの変化を使用して音の高さをシミュレートするのと同じように、光の強度の変化を完全にシミュレートします。本来のRF信号の変化則に対応し、「電気信号→光信号」の正確なマッピングを実現します。この変調方式の利点は、応答速度が速く、信号歪みが小さいことです。これにより、アナログ RF 信号の元の特性を最大限に保持できるため、電波天文学や衛星通信など、信号忠実度に対する高い要件が求められるシナリオに特に適しています。
同時に、当社の製品には温度補償機能が組み込まれており、周囲温度の変化によるレーザーへの影響を効果的に相殺し、光信号の安定性を確保します。{0} -40度から+70度までの極端な環境でも、安定して電気光変換を完了できます。
ステップ 3: 光ファイバー伝送 - 干渉のない、低損失の「信号チャネル」--
電気光変換後、光信号はファイバ コアに結合され、長距離伝送が開始されます。-このステップの利点は、従来のケーブル伝送とは異なる光ファイバー伝送のコアです。光ファイバーは、光の全反射の原理を使用して、光信号がファイバー コア内で伝播するように制限します。ファイバコアの屈折率はクラッドの屈折率よりわずかに高く、光信号が漏れることなく効率的な伝送を実現します。
従来の同軸ケーブルと比較して、光ファイバー伝送には 3 つのかけがえのない利点があり、これらは当社の製品がお客様の問題点を解決する鍵でもあります。1 つは、低損失です。 1550nm 帯域では、光ファイバーの伝送損失はわずか約 0.2dB/km であり、多くの場合数 dB/m である同軸ケーブルの損失に比べてはるかに低いです。たとえ数十キロメートル、あるいは数百キロメートルにわたって送信されたとしても、信号は大幅に減衰することはありません。 2 つ目は、強力な耐干渉性です。-光ファイバーは誘電体であり、電磁干渉 (EMI) や無線周波数干渉の影響をまったく受けず、特に産業や軍事などの過酷な干渉環境に適しています。第三に、軽量です。単一の光ファイバーの直径はわずか 125 ミクロンで、同軸ケーブルよりもはるかに軽いため、配線の困難さとコストが大幅に軽減されます。
当社の製品は SM28 シングルモード光ファイバと互換性があり、波長分割多重 (WDM) 技術をサポートしています。これにより、単一の光ファイバを介してマルチチャネル RF 信号伝送を実現でき、伝送効率がさらに向上し、配線コストが削減され、複数のシナリオのアプリケーション ニーズに適応できます。-
ステップ 4: 光電変換 (O/E) - 光信号をアナログ電気信号に「復元」する
光信号が受信端に到達すると、端末機器 (基地局、レーダー、ディスプレイなど) で認識して使用できるように、光電変換によって元のアナログ RF 電気信号に変換する必要があります。このステップは電気光変換の逆のプロセスであり、復元の品質を確保するために高精度のデバイスも必要です。-

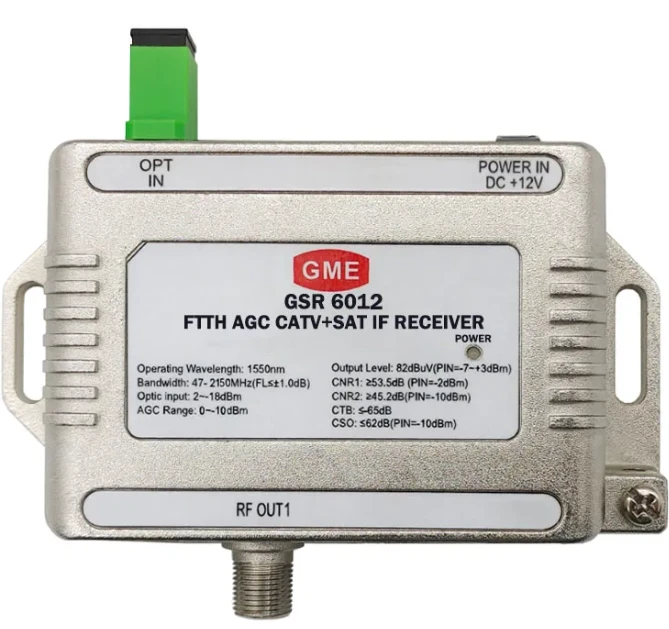

当社の製品は、コア変換デバイスとして高感度光検出器（PIN フォトダイオードまたはアバランシェ フォトダイオード APD）を使用しています。{0}その機能は、光信号の強度変化を対応する電気信号（光生成電流）に変換することです-光パワーが強いほど、生成される電流は大きくなり、これは送信側の信号変化の法則に完全に一致します。変換された電気信号は、信号強度が端末機器の要件を満たすようにするために、低ノイズ アンプによってさらに増幅されます。同時に、復元された信号の歪みを避けるためにノイズ干渉が抑制されます。
ステップ 5: 端末のニーズに適応するためのポスト-処理 - の正確な復元を通知します。
光電変換後、アナログ RF 電気信号は実際に使用される前に、最終の後処理ステップを通過する必要があります。{0}} -後処理には、主に信号整形とゲイン校正が含まれます。整形モジュールは、信号送信中に発生する可能性のある小さな歪みを修正して、信号波形が元の信号と完全に一致するようにします。ゲイン校正モジュールは、過剰または不十分な信号強度によって引き起こされる機器の誤動作を回避するために、端末機器に適合する範囲に信号ゲインを調整します。
当社の製品は自動ゲイン制御（AGC）をサポートしており、手動介入なしで伝送距離と信号強度に応じてゲイン パラメータを自動的に調整できるため、使いやすさが大幅に向上し、信号の長期的な安定性と一貫性が確保されます。{0}}
当社の RF 信号から光ファイバーへの製品を選択する理由
アナログ信号からファイバーへの変換の原理を理解すると、変換プロセスの各ステップが高{0}}精度のデバイスと最適化された設計-に依存していることがわかります。これが当社製品の中核的な競争力です。要約すると、当社の利点は次の 3 つの側面に反映されています。
高-忠実度の伝送: 高-直線性のレーザーと光検出器を採用し、正確なフィルタリングとゲイン制御と組み合わせることで、スプリアスフリーのダイナミック レンジは 100dBm/H2/3 に達し、アナログ RF 信号の元の特性を最大限に保持し、歪みを回避します。
安定性と信頼性: 温度補償機能と自動利得制御機能が組み込まれており、広い温度範囲と複雑な環境に適応し、中継器なしで最大 20 km の長距離伝送をサポートし、損失は 0.4dB/km 未満で、産業、通信、軍事などのさまざまなシナリオの厳しい要件を満たします。{{1}
柔軟な適応性: 5MHz ～ 6GHz の周波数範囲をカバーし、シングルモード光ファイバーと WDM テクノロジーをサポートし、顧客のニーズに応じてカスタマイズされたソリューションを提供し、5G 基地局、電波望遠鏡、ラジオとテレビ、レーダーなどのさまざまなアプリケーション シナリオに適応します。
長距離にわたる RF 信号伝送の減衰の問題を解決する必要がある場合でも、電磁干渉の問題を取り除く必要がある場合でも、アナログ信号から光ファイバーへのテクノロジーは最適なソリューションです。-当社の RF 信号から光ファイバーへの製品は、この原則を実装した成熟したソリューションであり、効率的で安定した低コストの信号伝送の実現に役立ちます。-
お客様のプロジェクトが RF 信号伝送の課題に直面しており、当社の製品がお客様の特定のニーズにどのように適応できるかを知りたい場合は、詳細な技術ソリューションと製品パラメータを入手するために当社にお問い合わせください。また、専門的な技術を使用してお客様の信号伝送をエスコートさせていただきます。
