CATV FTTH ネットワークにおける EDFA の主な目的は何ですか?

この記事では、-CATV FTTH ネットワークにおける EDFA の中心的な役割-、光信号のパワーを強化して長距離伝送を実現する--について詳しく説明し、高度な AGC、CWDM、超低ノイズ技術を備えた統合 CATV+SAT IF 受信機がネットワーク パフォーマンスを最適化するための重要なコンポーネントとしてどのように機能するかを紹介します。-

大量のデータと高解像度ビデオ伝送をサポートできる、効率的で安定した CATV (ケーブル テレビ) FTTH (Fiber-to--}Home) ネットワークを構築するには、光アンプが重要な役割を果たします。-その中でも、EDFA (エルビウム-ドープファイバー増幅器)は最も重要な光増幅デバイスの1つです。それでは、CATV FTTH ネットワークにおける EDFA の主な目的は何でしょうか?また、EDFA は次世代の受信機器とどのように連携するのでしょうか?{7}}この記事では詳細な分析を提供します。

CATV FTTH ネットワークにおける EDFA の中核機能：光信号の中継と増幅

簡単に言えば、EDFA の主な目的は、光信号を直接増幅し、ファイバー伝送中の損失を補償し、信号到達距離を大幅に延長することです。

FTTH ネットワークでは、光信号は事業者のヘッドエンドから送信され、ユーザーの自宅に到達するまで長距離を伝送する必要があります。光ファイバーは本質的に低損失ですが、光パワーは距離が離れると必然的に減衰します。信号が一定の点を超えて弱まると、ユーザー側の受信機は信号を正確に識別できなくなり、信号の中断や重大な品質の低下につながります。-

EDFA は、光ファイバー回線に沿った「給油ステーション」のように機能します。光信号を電気信号に変換せずに直接増幅するため、次のような比類のない利点が得られます。

高出力電力：複数の波長を同時に増幅することができ、多数のユーザーをサポートします。

透明な透過: フォーマット-とレート-にとらわれず、強力な互換性を確保します。

低騒音：優れたノイズ性能により信号品質を維持します。

ネットワーク トランクに EDFA を戦略的に導入することで、通信事業者は信号の減衰を心配することなく、数十、さらには数百キロメートルをカバーする CATV ネットワークを構築できます。

EDFA を超えて: ネットワーク エッジの課題と主要なソリューション-高パフォーマンスの受信機-

EDFA はトランク伝送の課題に対処しますが、信号がユーザー アクセス ポイント (建物や住宅など) に到達するまでに配信とさらなる伝送により再び弱まり、EDFA によって導入されるノイズが含まれる可能性があります。現段階では、「ラスト マイル」での高品質の信号受信と変換には、高性能 FTTH 受信機が不可欠です。-

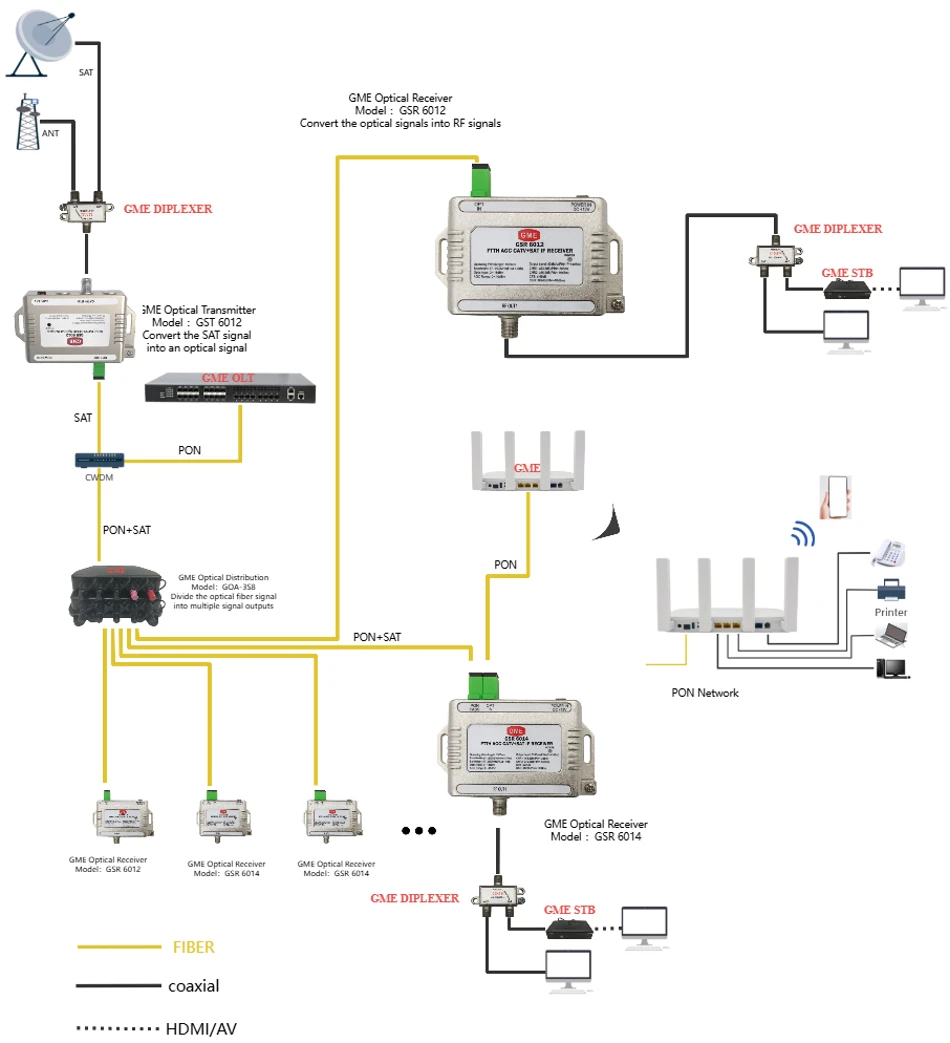

ここで、高度なテクノロジーを備えた統合型 AGC CATV+SAT IF 受信機 (自動利得制御 CATV および衛星 IF 受信機) が活躍します。次の機能を備えた最新のトリプルプレイ サービス用に設計された受信機は、エンドユーザー エクスペリエンスを確保するために重要です。-

ブロードバンドのサポート (45 ～ 2150 MHz): 従来の CATV RF 信号と衛星 IF (SAT IF) 信号を完全にサポートし、多様なサービス アクセスの需要に対応します。

内蔵光学 AGC-：光パワー変動に対する「かしこい保険」として機能します。環境温度の変化や軽度のリンク損失によって入力光パワーが変化すると、AGC (自動ゲイン制御) が出力レベルとゲインを自動的に調整し、手動介入なしで安定した信頼性の高い信号出力を保証し、運用コストを大幅に削減します。

超-低ノイズ技術: GaAs アンプなどの高度なアクティブ コンポーネントを採用してノイズを最小限に抑え、搬送波対雑音比 (CNR) を改善し、特に EDFA によって増幅された信号のパフォーマンスを向上させ、より鮮明なビデオ品質を実現します。

優れた直線性と平坦性: 歪みを効果的に軽減し、すべてのチャンネルにわたって均一な信号強度を確保し、特定のチャンネルでのピクセレーションや中断などの問題を防ぎます。

高-直線性光検出器 (PD) + 内蔵 CWDM-: CWDM (Coarse Wavelength Division Multiplexing) テクノロジーを活用することで、さまざまな波長からの信号 (1550 nm CATV 信号や 1490 nm/1310 nm データ信号など) を受信し、高-線形 PD を介して高品質の光から電気への変換を実行し、バックエンド処理にクリーンな信号ソースを提供します。

高いリターンロスと単一ファイバーの適用-: リターン ロスの高いシングル コア シングルモード ファイバー上で動作し、反射信号からの干渉を軽減し、リンクの安定性を確保します。

EDFA とインテリジェント レシーバー間の相乗効果

要約すると、EDFA の主な目的は次のとおりです。CATV FTTHネットワークは、遠隔で効率的かつ大容量の光信号の中継伝送を可能にし、広範囲のネットワークを構築するための基盤として機能します。{0}ネットワーク エッジでは、光 AGC、超低ノイズ、CWDM、その他のテクノロジーを備えた統合 CATV+SAT IF 受信機が最終保護者として機能し、ユーザーへの高品質の信号配信を保証します。-これらは共に、最新の高速、安定性、信頼性の高い光ファイバー ブロードバンドおよびビデオ サービス ネットワークのバックボーンを形成しています。{6}

ネットワーク オペレータや機器メーカーにとって、上記の機能を備えた高性能受信機を選択することは、ネットワーク パフォーマンスを最適化し、ユーザーの満足度を高め、全体的な運用コストを削減するための戦略的な決定となります。{0}
