説明する

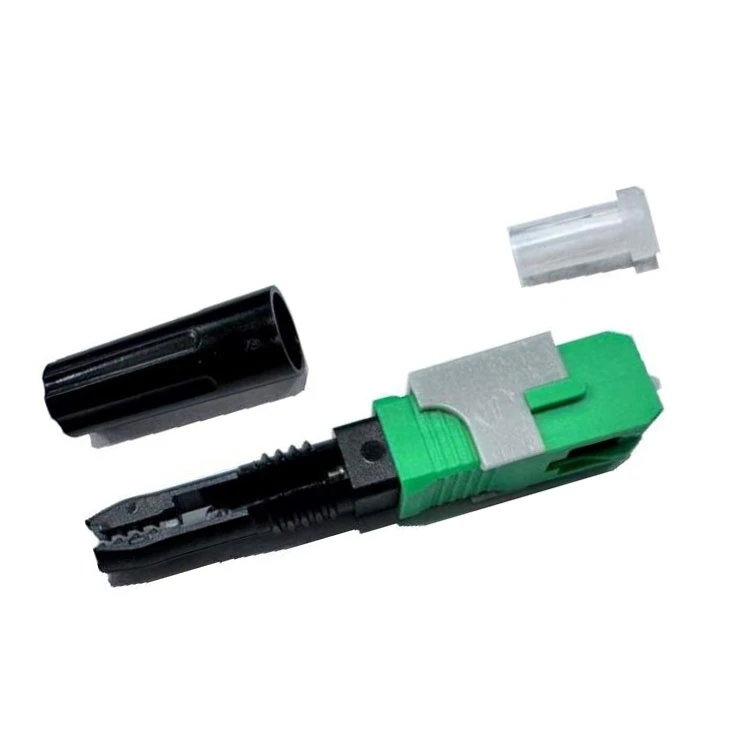

GD{0}}SC/APC-06 コネクタは、幅広い用途に最適です。ユーザー接続 (FTTH)、データセンター、セキュリティ システム、ケーブル テレビ (CATV)、または安全な光ファイバー接続を必要とするその他のアプリケーションのいずれであっても、このコネクタは完璧なソリューションです。
応用：FTTx、データ ルームの変換
関連するソリューション
- 操作が簡単で、コネクタはONUに直接使用でき、30N以上の固定強度もあり、ネットワーク革命のFTTHプロジェクトで広く使用されています。また、ソケットとアダプターの使用が減り、プロジェクトのコストも節約されます。
- 86 の標準ソケットとアダプターを使用して、コネクターでドロップ ケーブルとパッチ コードを接続します。 86 標準ソケットは、独自の設計により完全な保護を提供します。
- フィールド取り付け可能な屋内ケーブル、ピグテール、パッチ コードとの接続、およびデータ ルームでのパッチ コードの変換に適用され、特定の ONU で直接使用されます。
技術仕様
| 説明 | 仕様 | 技術情報 | ||||
| 光学式 | ||||||
| 挿入損失 (IL) | 1310nm & 1550nm | 0.5dB以下 | ||||
| リターンロス (RL) APC |
1310nm & 1550nm | 55dB以上 | ||||
| 一般的な | ||||||
| カップリングの種類 | SC | 緑 | ||||
| フェルールエレメント | APC | 8.0±0.5度 | ||||
| 直径 | 2.5mm | |||||
| 材料 | セラミックジルコニア | |||||
| ファイバ | G.657A2 | |||||
| メカニカルスプライシング | 抗張力 | 4 N - 5 N | ||||
| 挿入されたファイバー | 10mm±0.5mm(125μ) | |||||
| ファイバーループ | 18mm±0.5mm(250μ) | |||||
| ジェルの持続時間 | 20年 | |||||
| ケーブル | ケーブル保持 | チャンバー/スクリュー 30N /2Min | ||||
| フラットミニフィギュア8 | (5.3±0.2)×(2.0×3.0±0.1)mm | |||||
| 寸法 | mm | L (50±2.5) x W (9 ±0.1) x H (8 ±0 .1) | ||||
| 稼働中 | ||||||
| 再利用性 | 5回 | 簡単な組み立て - 分解 | ||||
| 組み立て手順 | 2 | |||||
| 定規・治具 | 1X10 コネクタ | |||||
| メーカー名ロゴ入り 18×10mm | ||||||
| 包丁カップリング | 16.2mm×(XXX) | |||||
| マーキング | ||||||
| コネクタ | メーカー名 | |||||
| 顧客名 | ||||||
| 製造ロット番号 | ||||||
| 梱包 (個別バッグ) |
メーカー | |||||
| 製造ロット番号 | ||||||
| ファイバー準備画像 1x1 スケール | ||||||
| 容器 | ||||||
| 梱包 | カートン | 100 コネクタ +10 ジグ | ||||
| ラベリング | メーカー、モデル、数量、製造元 多く |
|||||
| 品質テスト | 光学テストシート IL & RL | |||||
