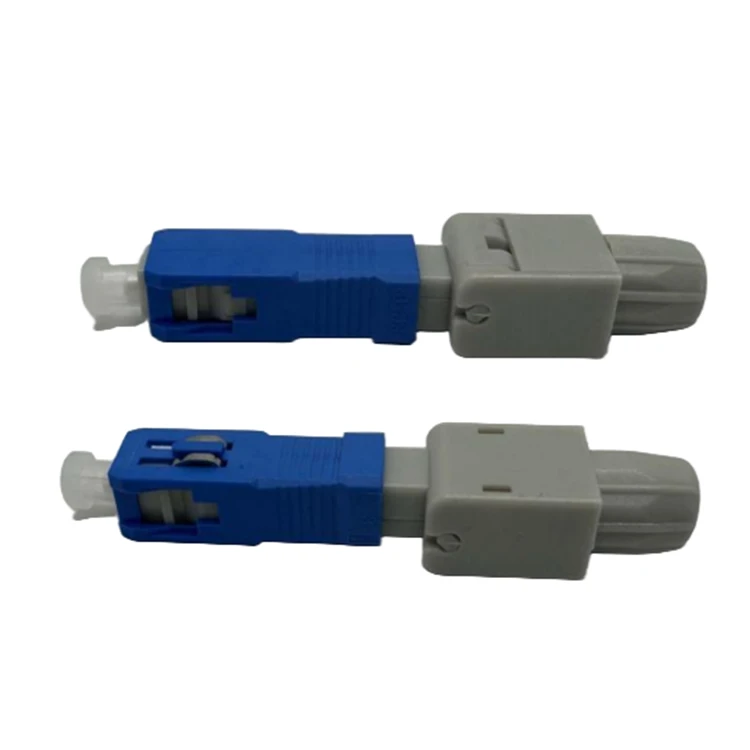

製品概要
コネクタには工場内でファイバーがあらかじめ取り付けられており、端面は工場で精密に研磨および検査されています。- -現場では、ユーザーのケーブルのファイバーが切断され、組み込みの位置合わせ機構を介して事前に取り付けられたファイバーとの機械的接続によって信号接続が行われます。-この製品は主にFTTHで使用されます。
仕様
| アイテム | 仕様 | パラメータ | 要件 |
| コネクタの種類 | SC/PC | 動作波長 | 1310/1550nm |
| 端面角度 | 0度 | 挿入損失 | 0.3dB (標準値); 0.5dB(最大) |
| ファイバーの種類 | シングルモード | リターンロス | PC 45dB以上 |
| プリインストールされたファイバーのタイプ- | G657 | 再現性 | 750回繰り返し(IL 0.3dB以下) |
| 互換性のあるケーブル断面サイズ- | 3.0*2.0mm | 抗張力 | 20N以上(IL 0.3dB以下) |
| フェルール直径 | 2.499±0.0005mm | インストール時間 | 約2分 |
| フェルールの同心度 | 1um以下 | 再組み立て時間- | |
| プラスチック部品の材質 | メインパート ------ Chi Mei PC 6710 | 3回以上 | |
| V-溝コア部品 ------ SABIC PEI | 動作温度 | -25〜65度 | |
| 1000ダストキャップ ------ Sinopec PE 2426H | 保管温度 | -40～80度 | |
| 導電性ブレード材質 | りん青銅 C5191-H | 動作湿度 | 95% 以下 (+30 度) |
| ばね材 | SUS304 | 組立式 | 機械式 |
| 導電性ブレードの表面処理 | ニッケルメッキ | ロック機構 | 押す-引く |
| 導電性ブレード表面厚さ | 80μ"以上 | 名前 | パラメータ |
| パラメータ | UPC | 最大電流 | 1700mA |
| 曲率半径 | 7～25mm | 最大出力 | 96W |
| 繊維の高さ | -100~+50nm | 電圧 | 48V |
| 頂点オフセット | 50μm以下 | 耐電圧 | DC 1000V、AC 750V、1分間以内に故障、フラッシュオーバーがないこと |
