説明

GQTM-8608Q モジュールは、HDMI 入力から DVB-T/C フォーマットの信号を生成できます。

GQTM-8608Q は、HDMI 信号を DVB-T/C RF 出力に変換する H264 エンコーディング、DVB- T/C 変調統合デバイスです。

GQTM-8608Q モジュールは、変調 DVB-T/C パラメータを使用して、利用可能な帯域幅に合わせて圧縮率を調整します。

仕様

入力
入力チャンネル	4

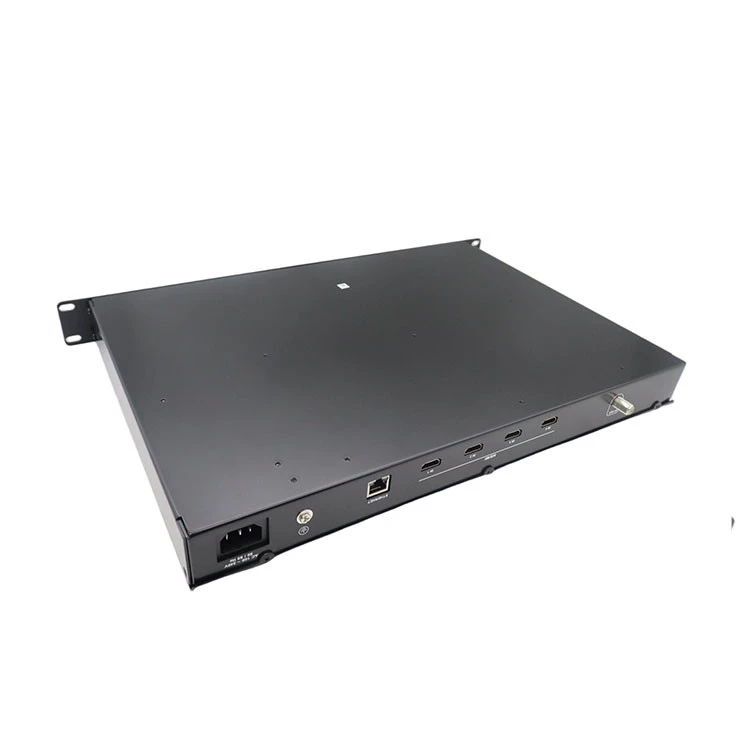

入力コネクタ	HDMI
ビデオシステム	480i/p, 576i/p, 720p, 1080i/p
RF出力

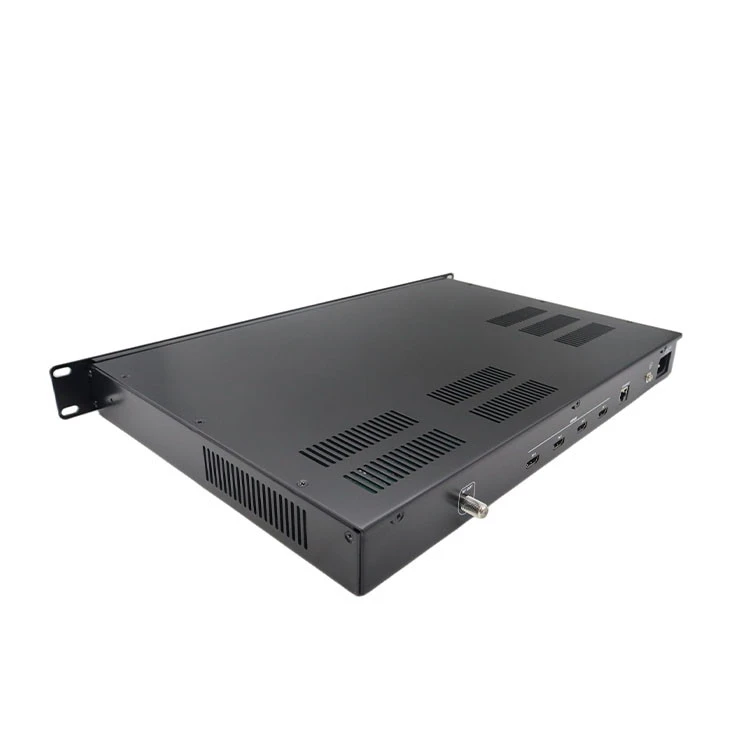

タイプ	2キャリア用のF-タイプ出力ポート×1、75Ω
頻度	DVB-T: 177-858 MHz、DVB-C: 105~858MHz
出力レベル	最小95dBμV
RFレベル調整	0～-30dB
減衰ステップ	1ステップあたり1dB
メール	35dB以上
変調
ビデオ解像度	1080p 25/30 最大
ビデオ圧縮	H.264 ベースラインプロファイルレベル 4.0
ビデオビットレート	最大12Mbps
オーディオ圧縮	MPEG-2/AAC
オーディオビットレート	192Kビット/秒
編集可能なフィールド	サービス名、プロバイダー名、サービスID、LCN、NITバージョン、TS ID、ネットワーク名、ネットワークID、元のネットID、国
DVB-T
標準	DVB-T (ETSI EN 300 744)
キャリア（OFDMモード）	8K
ガードインターバル	1/32
コードレート (FEC)	7/8
星座	64QAM
帯域幅	6MHz、7MHz、8MHz、7～8MHz
DVB-C
標準	DVB-C (ETSI EN 300 429 V1.2.1)
星座	16,32,64,128,256QAM
シンボルレート	2.0～6.96 Mシンボル
帯域幅	7MHz、8MHz
管理・制御
構成	6 上部カバーのローカルキー
ウェブ管理	RJ-45 イーサネットポート
一般的な

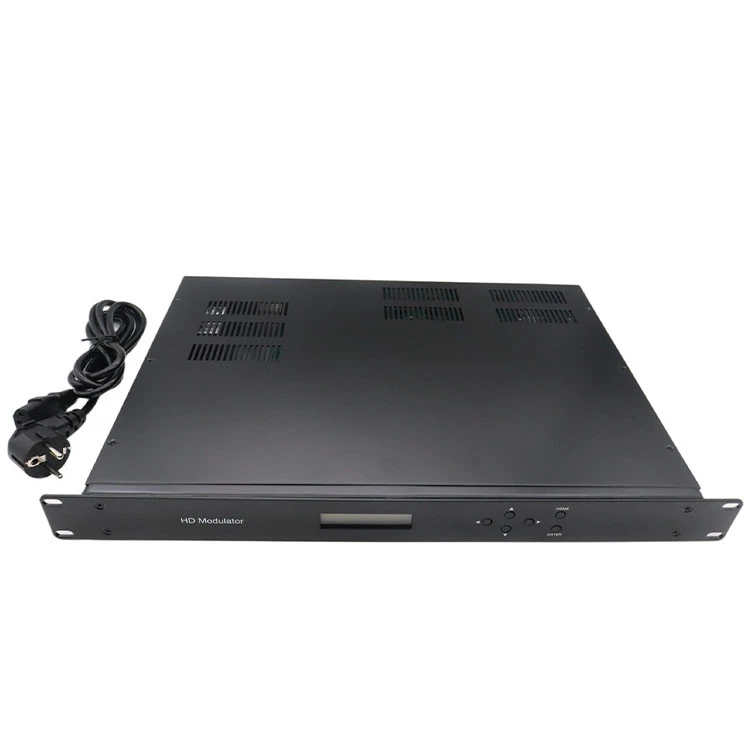

画面	LCD パネル @ 2 x 16 文字 (フロントパネル上)
電源	AC100～240V 50/60Hz
消費	20 W
言語	英語
寸法	19"x12.5"x1.75"
重さ	2.8kg

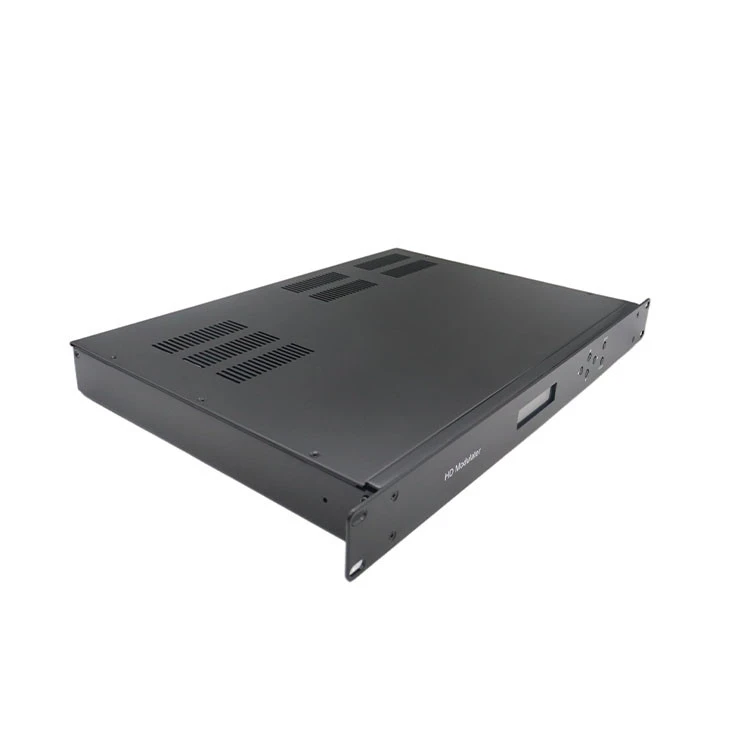

4CH DVB-T/C HD 変調器
