説明

GM55 商用オーディオビデオモジュレータは、隣接チャネルの互換性と FCC Docket 21006 の周波数精度を提供するように設計されています。この低コストの変調器は、単一の VHF、ミッド、バンド、またはスーパーバンドチャネルで完全な 55 dBmv 出力を維持します。変調されたチャネルは、閉回路 MATV または SMATV システム内の未使用のチャネルに挿入できます。

高品質の外部変調と RF レベル制御により、長年にわたる信頼性の高い動作が保証されます。変調器はすべての内部調整がプリセットされた状態で出荷され、FCC Docket 21006 オフセットは追加料金なしで標準装備されています。{1}

隣接チャネルシステム向けの優れた残留側波帯フィルタリング
フル +55 dBmV 出力
低いスプリアス高調波出力
低域、中域、高域用の高精度水晶制御発振器
スーパーバンド対応ディップスイッチによるアジャイルPLL発振器。
プロの画質
チャンネル 2 ～ 36 で利用可能

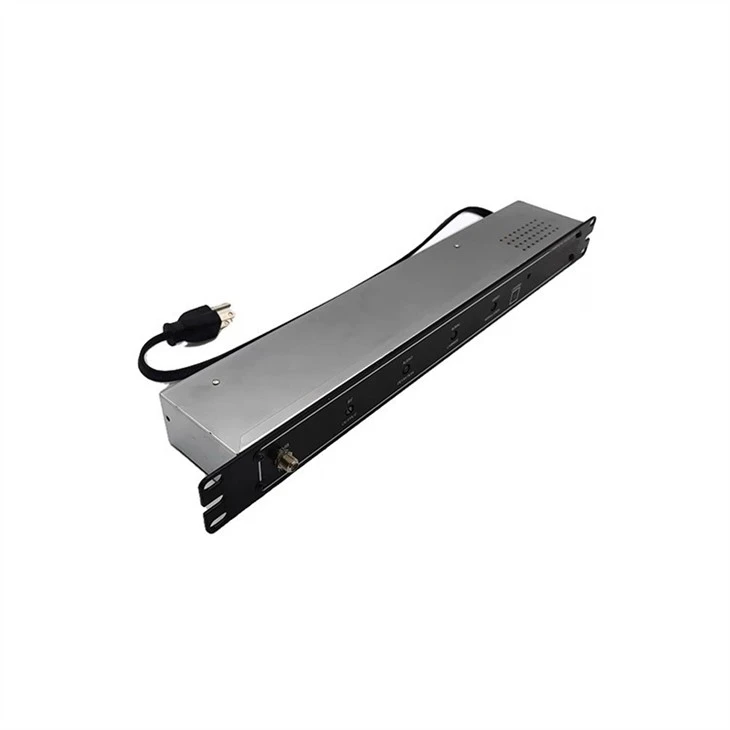

フロントパネル -30 dB テストポイント

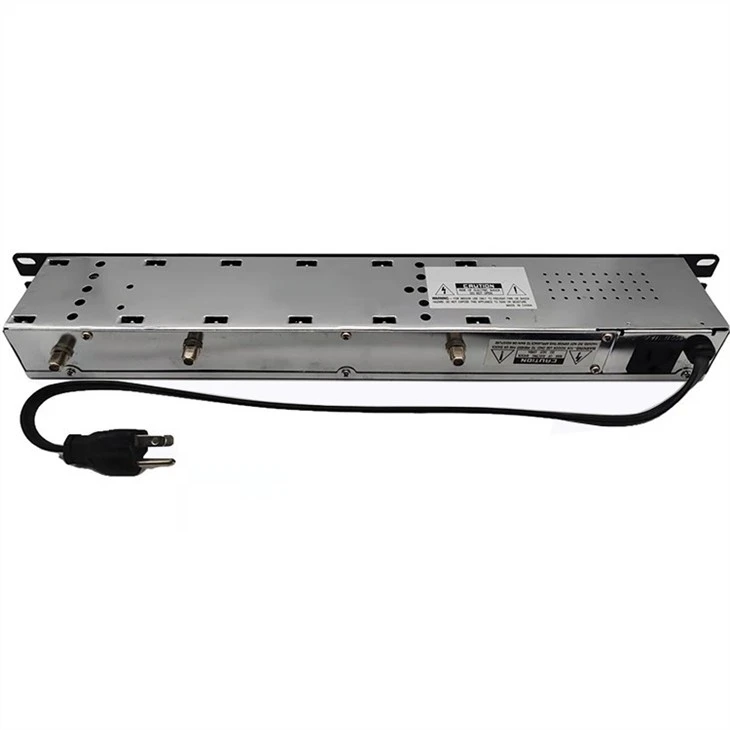

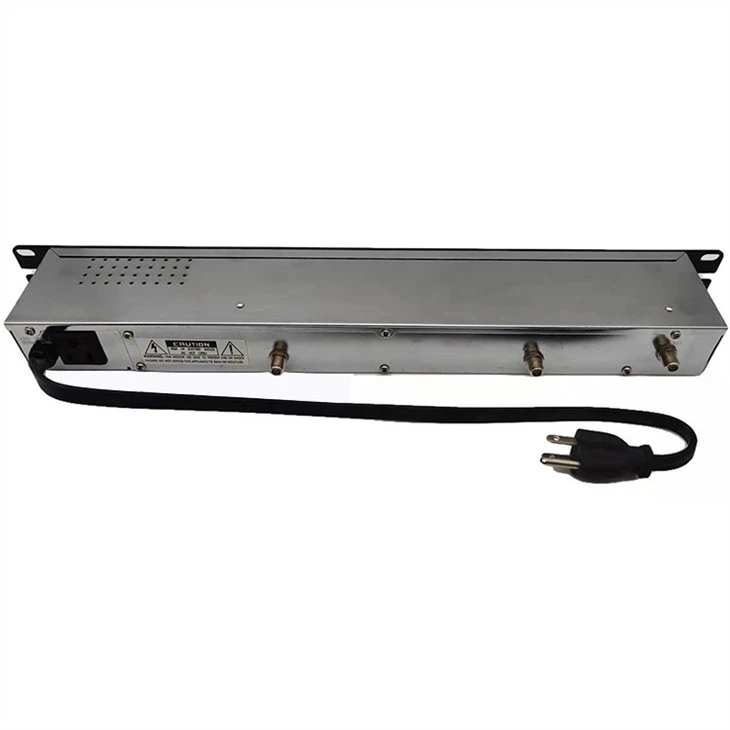

リアパネルのACコンセント
海外モデルも特注対応可能

仕様

原産地: 中国広東省
モデル番号: GDM-016 (GM55)
RF		ビデオ
チャンネル:	T8～T11、2～36、A-I および J-W、FCC、Docket 21006 オフセット、工場出荷時設定、HRC および IRC オフセットが利用可能	入力レベル:	87.5% 変調の場合は最小 5 V p-p
出力レベル:	45 ～ 58 dBmV、フロントパネルから連続的に調整可能	入力タイプ:	コンポジットビデオのネガティブシンク
出力インピーダンス:	75オーム	ビジュアルC/N:	60dB @4 MHz帯域幅
オーディオ/ビデオ比:	ａ． 216MHz未満のチャンネル（CH.13）：-7～-18dBを連続的に調整可能。	周波数応答:	±1.5dB（30Hz～4MHz）
オーディオ/ビデオ比:	b.スーパーバンド：-12～-18dB（2dBステップ）で調整可能	ハムとノイズ:	-60 dB @87.5% 変調
周波数安定性:	±10KHz (航空帯域では5KHz) (FCC Docket 21006に準拠)
スプリアス出力:	ビデオキャリアより60dB低い
オーディオ		一般的な
ベースバンド入力インピーダンス:	600Ωアンバランス	電源入力:	AC108～125V、60Hz、20W
ベースバンド入力レベル:	25KHz偏差で0.5V p-p	動作温度:	-10度～50度
-前に強調:	75マイクロ秒	寸法:	19"L x 21/4"D x 13/4"H
平面度:	1.5dB（50Hz～15KHz）	重さ：	4.3ポンド
ビデオ/オーディオの分離:	4.5MHz	コネクタ:	「F」タイプ。
