説明

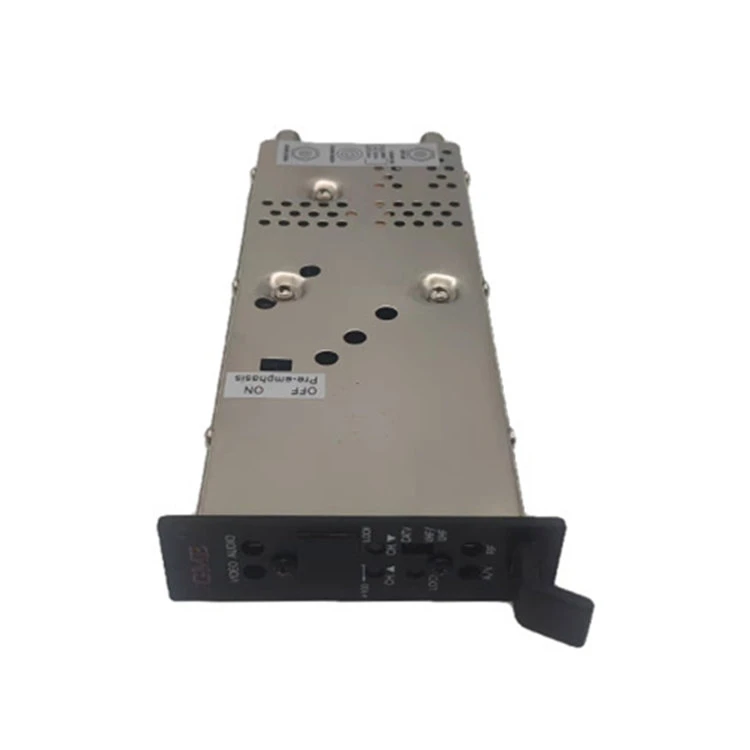

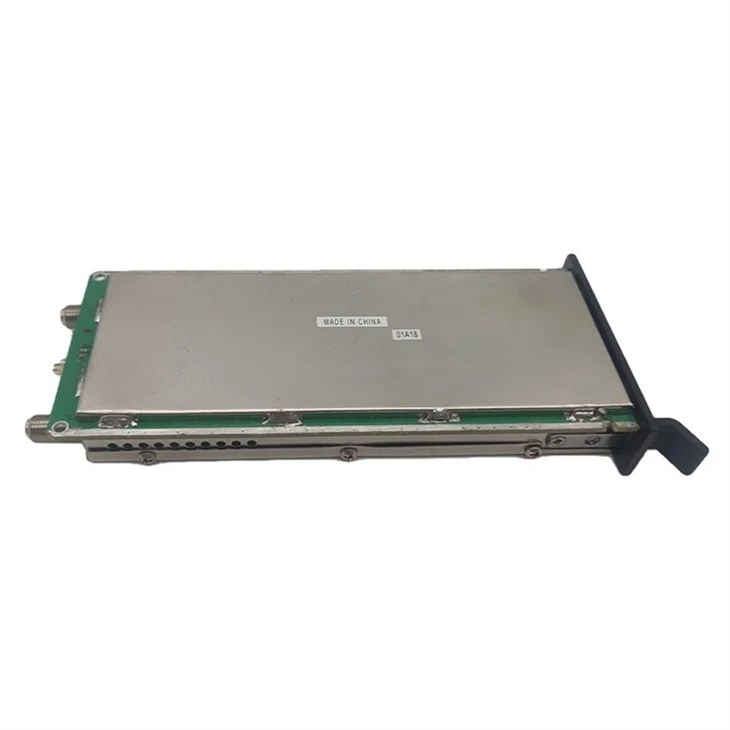

モジュラーアジャイル TV チャネル変調器 MATCM-45 は、マイクロプロセッサで制御される再放送品質、位相同期ループ合成、周波数アジャイル CATV/TV テレビ変調器です。ダブルコンバージョンと優れた SAW フィルタリングにより、隣接チャンネル互換性とスプリアスフリーの出力が実現します。 MATCM-45 は、CATV および TV 周波数を含む 50 ～ 864 MHz で 45dB の出力レベルを提供します。チャネライゼーション構成は、フロントパネルにある上/下ボタンで変更できます。

ダブルヘテロダイン変換
50-864MHzで最小45dBmV
優れたキャリア対ノイズ比を実現する自動帯域分割フィルター
SAWフィルター済み
TV、CATV、周波数、ロック機能をサポート
自動設定による FCC 周波数オフセット

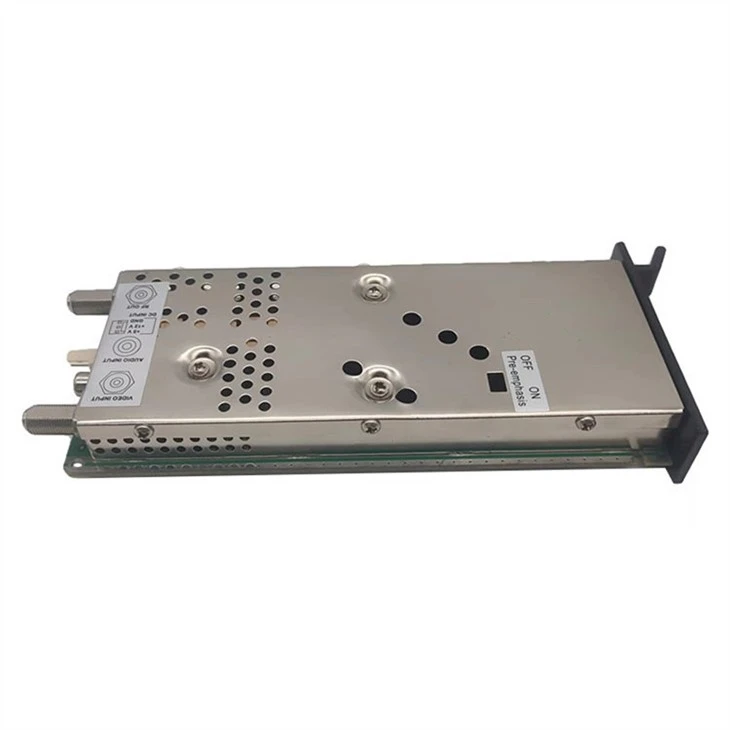

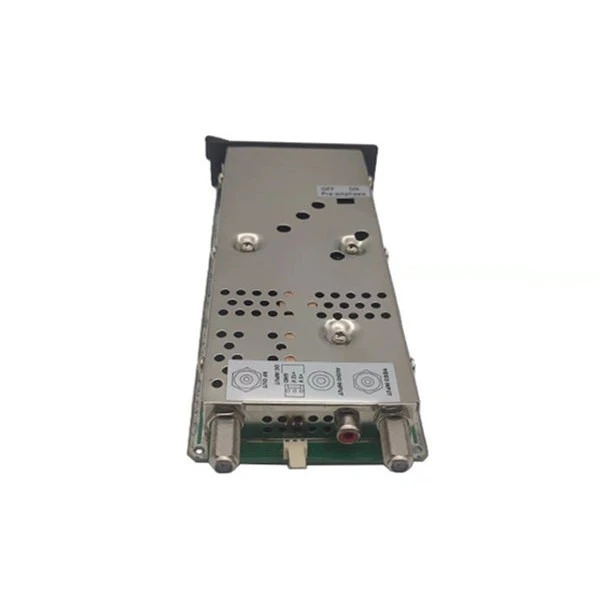

コンポジット BTSC ステレオ信号を挿入するために、サイドパネルからプリエンファシス無効スイッチにアクセスできます。-

仕様

原産地: 中国広東省
モデル番号: GDM-007 (MATCM-45)
アイテム	典型的な	QCLIMIT	試験条件
RF出力
周波数範囲			54 - 864 MHz
FCC周波数オフセット		自動	+12.5KHz、+25KHz、または各チャンネルに必要ななし +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99
出力チャンネル			CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78
出力レベル		+45 dBmV 最小
出力レベル制御		>10dB
出力インピーダンス		75オーム
画像搬送波周波数		65KHz
- 間のキャリア周波数		65KHz
P/Sキャリア比		-11 - -30dB 最小
隣接チャンネルビート (-4.5MHz)		-60dB以上	ゲイン制御範囲を超えています
通過帯域の平坦性		最大61.5dB P/V
偽りの-			@出力レベル設定 45dBmV
インバンド		-60dB以上	A/V 比 @-15dBc
帯域外		-58dB以上	@ 54 - 864 MHz
チャネル選択性			A/V 比 @-15dBc
Fv - 6.00MHz		55dB以上
Fv - 3.58MHz		55dB以上
Fv - 2.42MHz		55dB以上
Fv - 1.50MHz		55dB以上
Fv- 1.25MHz		30dB以上
相互変調歪み		最小57dBc	ビジュアルキャリア @45dBmV
3トーン920ビート			聴覚キャリア @-15dBc Fa +3.58MHz @-17dBc
残留FM	<2 KHz		ピーク偏差@10KHzスパン
キャリア/ノイズ		60dB以上
出力リターンロス		-3dB以上	@54 - 864MHz
インプット
ビデオ
ビデオ入力インピーダンス		75オーム
最大ビデオ変調深度		87.5%以上	入力レベル 0.8Vp-p
ビデオ入力 @87.5% 変調		1+0.4、-0.3 Vp-p
C/L遅延微分ゲイン		0±50ナノ秒	ビデオ 87.5% 変調、TSG95 NTSC NTC7 cmpst によるテスト信号。ビデオ J87.5% 変調
ディファレンシャル・デーズ		5度以下	TSG95 NTSC NTC7 cmpst によるテスト信号。ビデオ 87.5% 変調、TSG95 NTSC NTC7 cmpst によるテスト信号。
ビデオ入力リターンロス		-18dB以上	4.2MHzまで
オーディオ
オーディオ入力インピーダンス		10キロオーム	アンバランス
オーディオの偏差		最大260mV RMS	@±25KHz PK iv/800Hz トーン
オーディオプリエンファ-		75μ秒	OF/OFFスイッチ選択時
一般的な
コネクタの種類: ビデオ入力/RF 出力		Fタイプ
コネクタタイプ: オーディオ入力		RCAタイプ
DC 電源入力-
+12V / 280mA		DC±0.2V
+5V / 400mA		DC±0.2V
動作温度			@ O 度から +50 度まで
サイズ			幅(2.5CM) * 高さ(8.9CM) * 奥行き(21.5)
重さ			0.38kg
