説明
• 広帯域周波数範囲 40 ～ 2300 MHz 高性能 SMD 多層プリント基板設計により、ポート間絶縁性が高く、スプリアス キャリア保護を提供し、不要なチャネルの相互作用を最小限に抑え、画像の歪みを低減します。{2}
• 3X4 デジタル マルチスイッチ MDU ネットワークおよび複数加入者アプリケーション向けに特別に設計された高出力リターン ロス ポートは、微小反射を低減し、データ回復を改善し、高調波歪みを低減します。
• シンプルな F- タイプのコネクタ インターフェイス設計により、衛星信号とアンテナ信号を 4 つまたは 8 つの出力にルーティングできます。
• 高性能 PIN ダイオード マトリックスにより、極性転送時間とデジタル アーチファクトが削減され、一貫した画質が実現します。
• アンテナ信号は出力で衛星と結合され (一部のモデル)、外部結合が不要になり、コストとクラッタが削減されます。
• 極性選択のための電圧とトーンの切り替えを提供する Direct to Home 衛星サービスと互換性があります。
• 3X4 デジタル マルチスイッチは、Dish および DirectV と互換性があります。

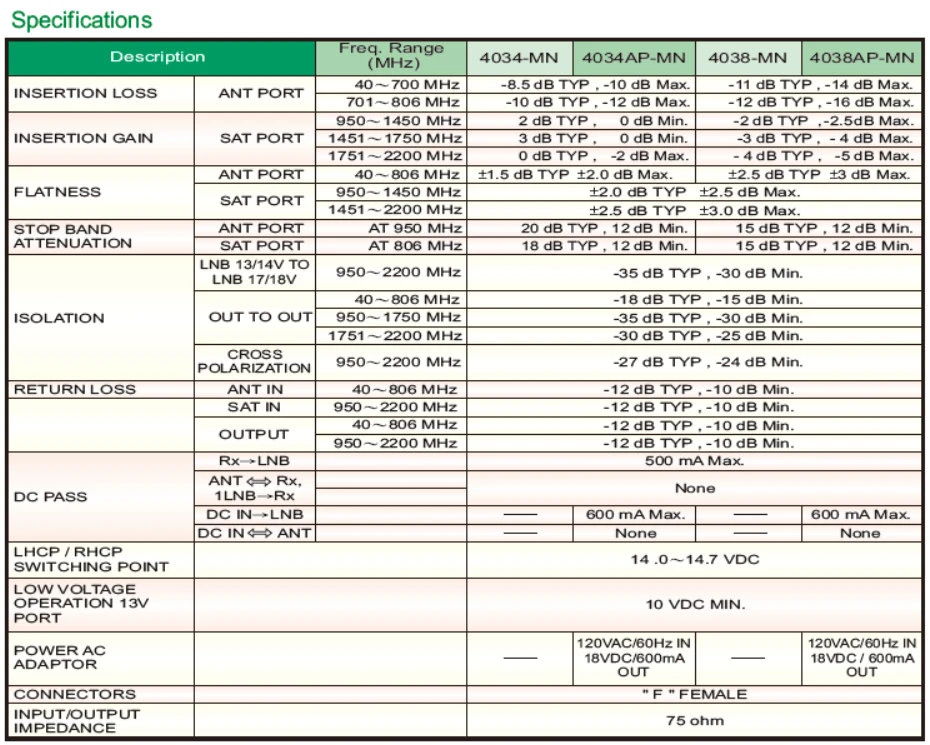

仕様
|
原産地: 中国広東省 |
|||
|
型番：GDMS-001(4034MN) |
|||
|
説明 |
周波数範囲 (MHZ) |
|
|
|
挿入損失 |
アントポート |
40～700MHz |
-8.5dB TYP、-10dB Max. |
|
701～806MHz |
-10dB TYP、-12dB Max. |
||
|
挿入ゲイン |
サットポート |
950～1450MHz |
2dB TYP、0dB最小 |
|
1451～1750MHz |
3dB TYP、0dB以上 |
||
|
1751～2200MHz |
0dB TYP、-2dB Max. |
||
|
平面度 |
アントポート |
40～806MHz |
±1.5 dB TYP +2.0 dB 最大 |
|
サットポート |
950～1450MHz |
+2.0 dB 標準 +2.5 dB 最大 |
|
|
1451～2200MHz |
+2.5 dB TYP ±3.0 dB 最大 |
||
|
ストップバンド |
アントポート |
950MHzで |
20dB TYP、12dB Min. |
|
減衰 |
サットポート |
806MHzで |
18dB TYP、12dB Min. |
|
分離 |
LNB 13/14V TO |
950～2200MHz |
-35dB TYP、-30dB Min. |
|
LNB17/18V |
|||
|
アウト・トゥ・アウト |
40～806MHz |
-18dB TYP、-15dB Min. |
|
|
950～1750MHz |
-35dB TYP、-30dB Min. |
||
|
1751～2200MHz |
-30dB TYP、-25dB Min. |
||
|
クロス |
950～2200MHz |
-27dB（標準）、-24dB（最小） |
|
|
偏光 |
|||
|
リターンロス |
アリイン |
40～806MHz |
-12dB TYP、-10dB Min. |
|
|
座って |
950～2200MHz |
-12dB TYP、-10dB Min. |
|
出力 |
40～806MHz |
-12dB TYP、-10dB Min. |
|
|
950～2200MHz |
-12dB（標準）、-10dB（最小） |
||
|
DCパス |
Rx-LNB |
|
最大500mA |
|
ＡＮＴＲｘ、 |
|
なし |
|
|
1LNB→受信 |
|||
|
DC IN-LNB |
|
|
|
|
DC INANT |
|
- |
|
|
左CP/右CP |
|
|
DC14.0～14.7V |
|
スイッチングポイント |
|||
|
低電圧 |
|
|
DC10V以上 |
|
動作13V |
|||
|
ポート |
|||
|
電源AC |
- |
||
|
アダプタ |
|||
|
コネクタ |
「F」女性 |
||
|
入出力 |
75オーム |
||
|
インピーダンス |
|||
よくある質問
Q: 顧客のブランドで注文を生産できますか?
A: はい、もちろんです。 OEM & ODM サービスは温かく提供されます。
Q: 製品の品質はどのように管理していますか?
A: 品質第一です。当社が選択したすべての製品は、梱包および出荷前に標準化されたテストを受けます。
Q：商品はどのように発送しますか？
A: 通常は海上または航空で輸送します。
Q: あなたの主な市場は何ですか?
A: ヨーロッパ、北アメリカ、南アメリカ、中東など。
