説明

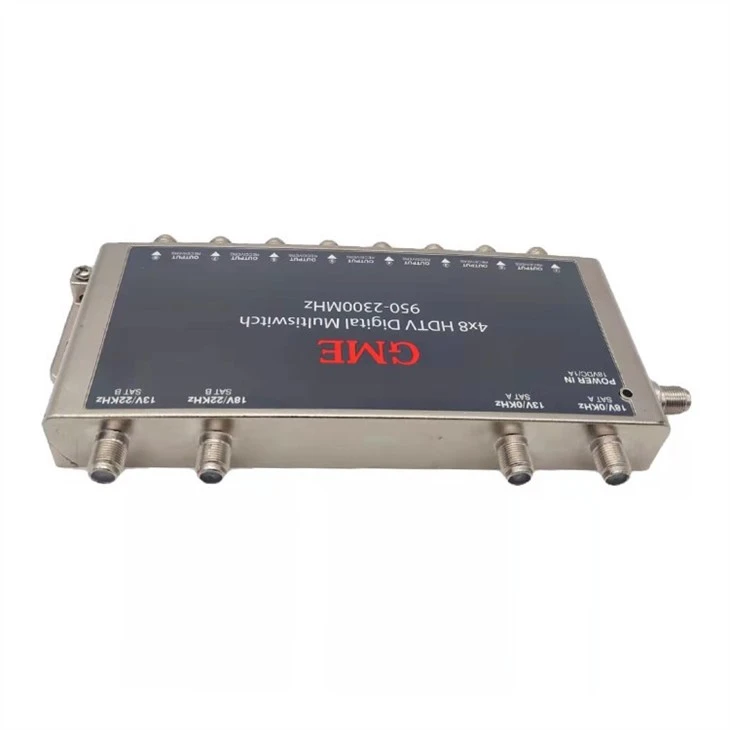

• 4x8 HDTV デジタルマルチスイッチは密閉型なので、屋内でも屋外でも使用できます。 -34 度から +60 度の極端な温度範囲で動作します。取り付けやトラブルシューティングを支援する電源オンインジケーターが含まれています。-

• AC/DC モジュールには、取り付け時のショートによる損傷を防ぐため、リセット可能な熱回路ブレーカーが装備されています。{0}

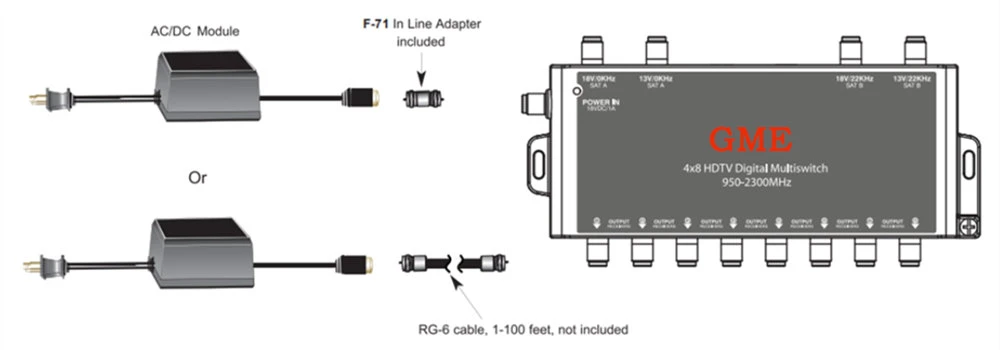

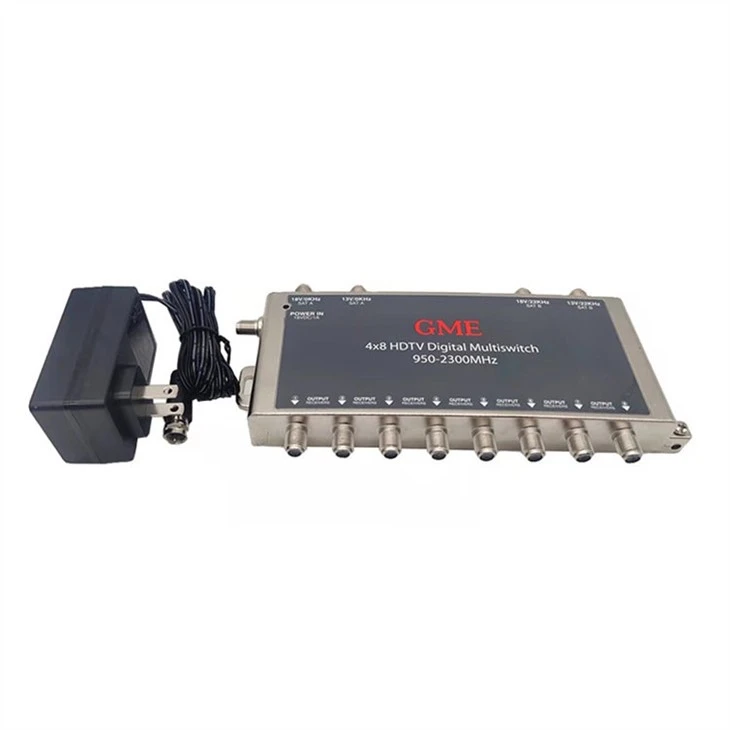

• AC/DC モジュールは、4048 マルチスイッチに直接接続するか、一般的に入手可能な RG-6 ケーブルを介して最大 100 フィートまでリモート接続するように設計されています。 F-71 FFアダプターが付属します。

このスイッチを使用すると、既存の Shaw Direct パラボラアンテナに 5 ～ 8 台の受信機を追加できます。

4x8 HDTV デジタルマルチスイッチを使用して、ご家庭内の最大 8 台の Shaw Direct または FTA 衛星受信機を接続します。

Shaw Direct 衛星システムでの使用が承認されたこの高品質マルチスイッチを使用して、お気に入りの部屋すべてにテレビを設置しましょう。

- 最大 8 台の衛星受信機を、クワッド LNBF を備えた単一のマルチ衛星受信アンテナ、またはそれぞれデュアル出力 LNBF を備えた 2 つの独立した衛星受信アンテナに接続します。-

- F- 接続電源。

- 頑丈な防水スイッチは屋内でも屋外でも使用できます。

注: マルチスイッチはスプリッタとして使用することを目的としていません。このマルチスイッチが正しく動作するには、パラボラアンテナからの 4 本の同軸ワイヤがすべて接続されている必要があります。

仕様

原産地: 中国広東省
モデル番号: GDMS-002 (4048)
アイテム	典型的な	品質管理限界	試験条件
1.周波数範囲
周波数の入力		950～2300MHz
2. 挿入損失	1dB	- 0.5 dB 最大	950～1450MHz
	- 1.5 dB	- 2.5 dB 最大	1451～2150MHz
	-2.5dB	-3.0dB MAX	2151～2300MHz
3. 平面度	4dB	最大6dB (±3dB)	950～1450MHz
4. 隔離	6dB	最大8dB (±4dB)	1451～2300MHz
座って座って	- 35 dB	- 30 dB 最小	950～2300MHz
アウト・トゥ・アウト	- 30 dB	- 25 dB 最小	950～2300MHz
交差分極同じ衛星	- 30 dB - 27 dB	- 26 dB 最小 - 25 dB 最小	950～1450MHz 1451～2300MHz
さまざまな衛星	- 35 dB - 27 dB	- 30 dB 最小 - 25 dB 最小	950～1450MHz 1451～2300MHz
5. リターンロス
入力	- 10 dB	- 8 dB 最小	950～1450MHz
入力	- 10 dB	- 7 dB 最小	1451～2300MHz
出力	- 10 dB	- 8 dB 最小	950～1450MHz
出力	- 8 dB	- 6 dB 最小	1451～2300MHz
6.入力機能
1dB圧縮	102dBuV	最大100dBuV	950MHz入力
7. LHCP/RHCP スイッチングポイント		DC14.0～14.7V
8. マルチ-SW 22KHzスイッチングポイント 9. マルチ-SWの切り替え時間		150-300mVp-p 最大3μS	正弦波テスト信号機械リレーなし
10. 22KHz信号を出力する
キャラクター周波数		22±4KHz
振幅		650±250mVp-p
11. 消費電流		90mA MAX.	RXポートを使用するごとに
12. 電圧/電流バイアス固定LNBバイアス電圧が必要マルチ-SW 8 以降の予定現在の負荷範囲
13V/0KHzおよび13V/22KHzポート	150-200mA	0～300mA	DC12.8V～13.5V
18V / 0KHz および 18V / 22KHz ポート	150-200mA	0-450mA	17.9V-18.9VDC
13. コネクタ		タイプ「F」メス	すべてのポート
14. アダプターの電源
入力		AC100/240V 50/60Hz
出力		DC18V/1A
