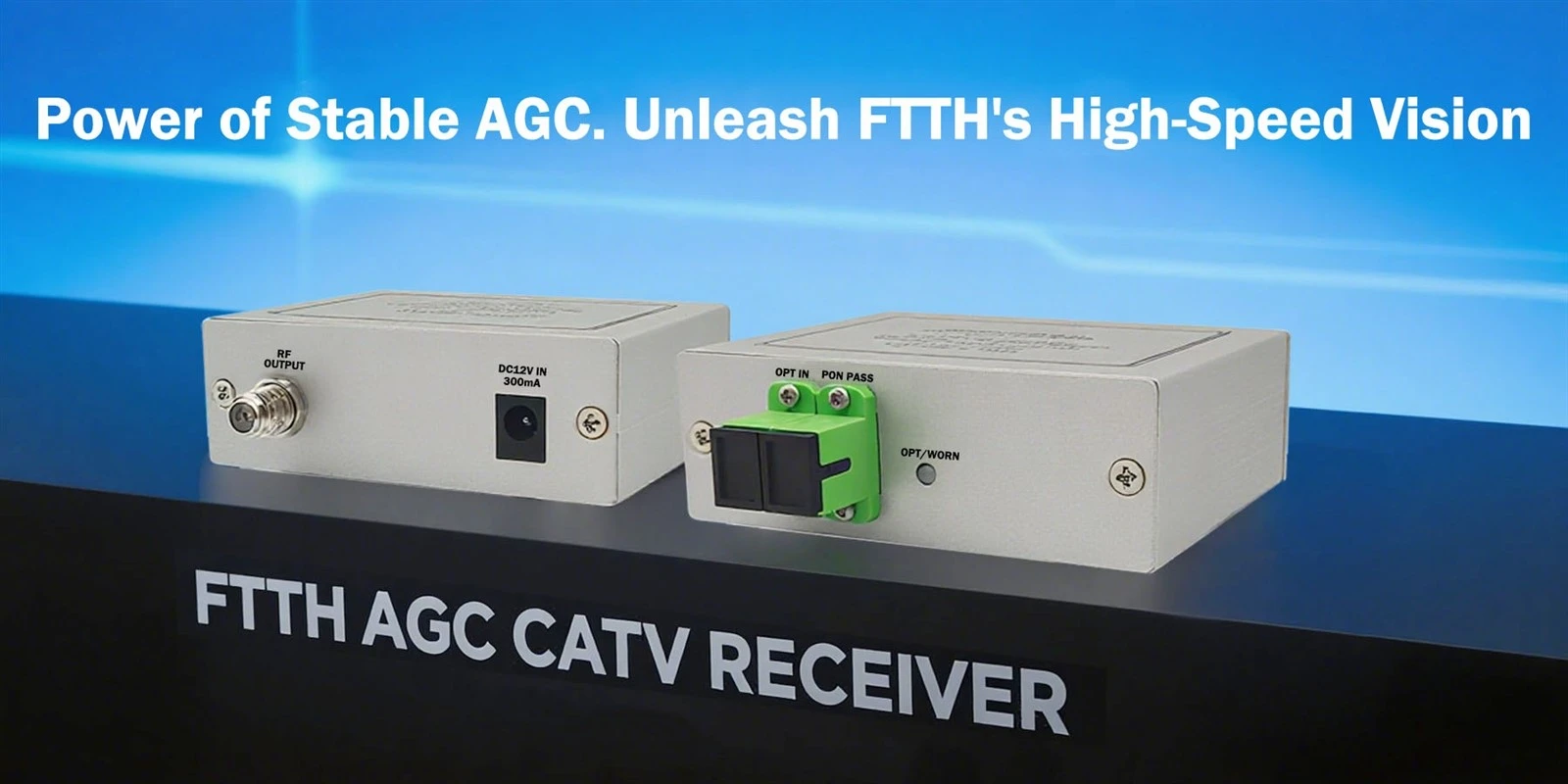

FTTH AGC CATV 受信機は、最新の Fiber{0}}--Home（FTTH）ネットワークの中心となる端末デバイスであり、「光信号変換器」と「信号安定器」の 2 つの役割を果たします。その中心的な使命は、高速インターネット データを伝送する複合光波-と単一のファイバーを介して送信される-高品質の放送テレビ信号-を効率的かつ確実に分離し、家庭内の標準機器で直接使用できる電気信号に変換することです。以下は、その技術的な詳細、動作メカニズム、重要性について包括的かつ詳細に説明しています。-
I. コア機能と位置付け
一般的なトリプルプレイ FTTH ネットワークでは、シングル ドロップ ファイバーが同時に送信する必要があります。-
ダウンストリームデータ信号:通常、インターネット アクセス、VoIP などに 1490nm の波長を使用します。
アップストリームデータ信号:通常、ユーザーのアップロード データには 1310nm の波長が使用されます。
下り CATV ビデオ信号:通常、アナログおよびデジタル放送の TV 番組の送信には 1550nm の波長が使用されます。
のFTTH AGC CATV受信機特に 1550nm 波長の CATV ビデオ信号の処理を担当します。この光信号をファイバーから正確に抽出し、無線周波数 (RF) 電気信号に変換し、同軸ケーブルを介してテレビやセットトップ ボックスに出力します。-組み込まれています-自動ゲイン制御 (AGC)ユーザーエクスペリエンスを確保するための鍵となります。ファイバー線の距離、曲げ、周囲温度の変化などの要因によって生じる光入力パワーの変動を自動的に補償し、テレビへの RF 信号出力が一定に保たれることを保証します。これにより、雪、モザイクパターン、中断などの画像の問題が防止されます。
II. -主要なコンポーネントとテクノロジーの詳細な分析
1. 光フロントエンドと WDM フィルタ-
精密フィルタリング:このデバイスには、高性能の波長分割多重（WDM）フィルタが組み込まれています。-その通過帯域特性は 1550nm の波長に対して高度に最適化されており、非常に低い挿入損失とクロストークで 1310/1490/1550nm の混合光信号から 1550nm CATV 光信号を正確に分離できます。また、データ チャネルの光信号が損失なく通過します (処理のために後続の ONU/光モデムまで)。
光検出器 (PIN または APD):これが受信者の「目」です。分離された1550nmの光信号を微弱な電気信号に変換します。長距離、高電力入力のシナリオでは、内部ゲインと感度が高いアバランシェ フォトダイオード (APD) が使用される場合があります。-
2. 自動利得制御 (AGC) システムの正確な動作
AGC システムはデバイス全体の「インテリジェントな心臓」であり、継続的な閉ループ フィードバックとして動作します。{0}}
信号検出:このシステムは、光電変換と初期増幅後の RF 信号レベルを継続的に監視します。
比較とエラーの生成:検出された信号レベルを事前に設定された理想的な基準レベルと比較して、誤差値を計算します。
動的ゲイン調整:このエラー信号は、可変ゲイン アンプ (VGA) を駆動するか、光検出器のバイアス電圧を制御します。入力光パワーが減少すると（たとえば、-8 dBm まで）、AGC はゲインの増加を命令します。入力光パワーが増加すると（たとえば、+2 dBm まで）、それに応じてゲインが減少します。
安定した出力:この動的調整により、指定された広い範囲（たとえば、+2 dBm ～ -8 dBm）内で入力光パワーがどのように変化するかに関係なく、最終出力 RF 信号レベル（たとえば、公称 65 dBµV）を高い安定性で、通常は ±1 dB 以内の誤差で維持できます。これにより、信号変動による画質の問題が完全に排除されます。
3. RF処理および出力モジュール
多段階の増幅とイコライゼーション:{0}メイン AGC によって制御された後、信号は後続の RF 増幅チェーンに入り、十分な出力駆動能力を実現します。上級モデルには次のものも含まれる場合があります自動スロープ制御 (ASC)これにより、異なる周波数の RF 副搬送波に対するファイバーの差動応答が自動的に補償され、TV 周波数帯域幅全体 (たとえば、47 ～ 1000 MHz 以上) にわたる平坦性が保証されます。
出力ポートと絶縁:通常、1 ～ 4 個の RF 出力ポート (F- タイプ コネクタなど) に高い絶縁を提供して、複数の出力間の干渉を最小限に抑えます。ポートは、雷サージや静電気放電 (ESD) に対する優れた保護機能を備えています。
4. 構造設計と環境適応性
頑丈な筐体:一般にダイカスト アルミニウム合金ハウジングを使用しており、放熱（内部アンプから効率的に熱を引き出す）、電磁シールド（EMI）（外部干渉と内部信号漏洩の防止）、機械的保護という 3 つの機能を果たします。
全天候型プロテクション:-屋外または屋内/屋外モデルは、高度な防水性と防塵性（IP65 定格など）を備えており、厳しい寒さ、高温、高湿度などの過酷な環境に耐えることができ、長期にわたる信頼性の高い動作を保証します。-
柔軟な設置:コンパクトな設計により、壁{0}}設置、ポール-設置、卓上設置がサポートされ、家の中のさまざまな設置場所（情報ボックス、テレビ キャビネットの横など）に適応します。
Ⅲ． FTTH ネットワークにおけるエンドツーエンドのワークフロー-}-
シグナルインジェクション:オペレータのヘッドエンドからの 1550nm 波長の CATV 光信号は、外部の WDM コンバイナまたは光アンプで中央局 OLT からの 1490/1310nm データ光信号と結合されます。結合された信号は、バックボーンおよび配信ネットワークのファイバーを介して加入者の構内に送信されます。
信号分離:ドロップ ファイバーは最初に光スプリッター (存在する場合) に接続し、次に顧客の構内機器エリアに接続します。ここで、の入力ポートは、FTTH AGC CATV受信機混合光信号を受信します。その内部 WDM フィルターは、まず 1550nm CATV 光信号を「除去」し、CATV 受信機パスに送ります。残りの 1310/1490nm 光信号は、インターネットおよび音声サービスを処理するために、別のピグテールを介して光ネットワーク ユニット (ONU) に出力されます。
光電変換と安定化:ストリップされた 1550nm 光信号は、光検出器によって RF 電気信号に変換されます。 AGC 回路はリアルタイムで動作するため、天候の変化やネットワークの微調整によって光パワーがわずかに変動しても、変換された RF 信号強度は一定に保たれます。-
信号分配:安定化され増幅された高品質 RF 信号は、同軸ケーブルを介して家中のさまざまなテレビやセットトップ ボックスに配信されます。これにより、ユーザーはクリアでちらつきのないライブ テレビ番組を視聴できるようになります。{2}
IV.主な利点と価値の概要
究極の安定したユーザーエクスペリエンス:AGC テクノロジーは目に見えない保護者として機能し、ユーザーには感知できない信号変動を完全に打ち消し、一貫して鮮明な画像を提供します。
高帯域幅と将来の互換性:最大 1 GHz または 1.2 GHz までの RF 帯域幅をサポートし、4K/8K Ultra HD TV、よりインタラクティブなチャンネル、将来のサービスアップグレード用に十分なスペースを確保します。
ネットワークの簡素化とコスト削減:すべてのサービスを 1 本のファイバーで送信することで、通信事業者のケーブル配線の複雑さと運用コストが大幅に削減されます。ユーザーにとって、デバイスの高度な統合によりスペースが節約され、設置が簡素化されます。
優れた信頼性と耐久性:工業グレードの設計と完全密閉構造により、非常に長い平均故障間隔（MTBF）で 24 時間 365 日中断のない安定した動作が確保され、ライフサイクル全体にわたる総所有コストが削減されます。{0}}
プラグ-アンド-と便利なメンテナンス:出力レベルは自動的に安定するため、デバイスは通常、複雑なフィールド構成を必要としません。ネットワーク監視システムは、搬送波またはその他の手段を介してそのステータスをリモートで監視し、障害の警告と位置特定を容易にします。
のFTTH AGC CATV受信機これは単純な「光から電気への」コンバーターをはるかに超えています。{0}}これは、高度な光フィルタリング、高精度の光電変換、インテリジェントな閉ループ制御、堅牢な工業設計を統合した複雑なサブシステムです。{3}}これは、家庭までのファイバーの「最後の 100 メートル」で高品質のビデオ サービスをシームレスに配信するための重要なリンクであり、何百万もの世帯が安定して鮮明で豊富な放送テレビ サービスを楽しめることを暗黙的に保証しています。{6}これは、現代の完全光アクセス ネットワークに不可欠なインテリジェント端末デバイスです。
