特徴
- 衛星光学システム用に設計
- 広い動作周波数範囲:45-2150MHz
- 優れた直線性と平坦性
- 広範囲の光入力パワー
- 1- コアのシングルモード ファイバーの高リターン ロスを使用
- GaAsアンプ能動素子の使用
- 超低ノイズ技術
- 高線形 PD を使用した CWDM の構築-
- 光学 AGC 機能を内蔵-
仕様
|
光学パラメータ |
TERR+SAT-IF パラメータ |
||
|
応答性(A/W) |
0.9以上 |
周波数範囲 |
45～2150MHz |
|
光パワーを受信する |
-18-+3 -10-0 (AGC) |
平面度 |
±1.5 |
|
光学反射減衰量 |
45以上 |
アイソレーション 交差偏波
|
-25dB 最小 (950～2150MHz) |
|
受信波長(nm) |
1510-1570 |
アウトツーアウトの隔離 |
-28dB min(950~2150MHz) -14dB min(40~806MHz) |
|
光コネクタ |
SC/APC |
ストップバンドの減衰 |
15dB 最小 Ant ポート @950MHz 15dB 最小 Sat ポート @806MHz |
|
その他のパラメータ |
左CP/右CP |
DC14.0～15.0V |
|
|
電源 |
DC-24V |
寸法 |
19"(L) x 5.5"(D) x 1.75"(H) |
|
消費電力(W) |
<6 |
電源入力 |
AC110～240V 50/60Hz |
|
寸法(mm) |
143x110x28.8 |
出力インピーダンス |
75Ω |
FTTBマルチスイッチ
SAT-IF 光受信機は衛星通信システムの重要なデバイスであり、光信号を受信して衛星中間周波数電気信号に変換するように設計されています。

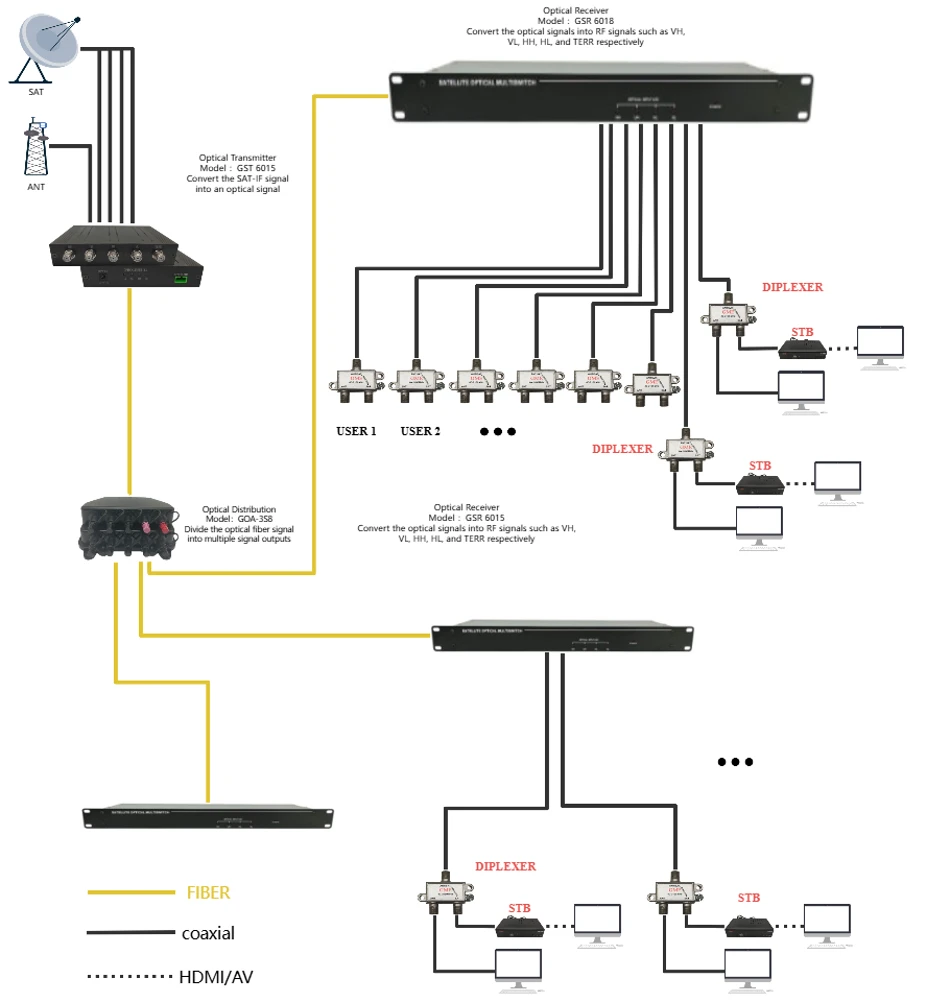

応用
