特徴
- 衛星光学システム用に設計
- 広い動作周波数範囲:45-2150MHz
- 優れた直線性と平坦性
- 1- コアのシングルモード ファイバーの高リターン ロスを使用
- GaAsアンプ能動素子の使用
- 超低ノイズ技術
- DFB 同軸小型パッケージ レーザーを使用した CWDM の構築-
- LNB動作用の出力13/18V
- 最大 32 個の光ノードを分散
仕様
|
光学パラメータ |
TERR+SATタラメータ |
||
|
光学反射減衰量 |
45以上 |
周波数範囲 |
45～2150MHz |
|
出力光パワー |
2x+3dBm |
平面度 |
±1.5 |
|
光コネクタ |
SC/APC |
出力レベル(AGC) |
80±5@TERR以上 78±10@SAT-IF 以上 |
|
出力光波長(nm) |
1510-1570 |
C/R |
52以上 |
|
その他のパラメータ |
CSO |
65 以上 |
|
|
RFコネクタ |
ファ-女性 |
CTB |
62以上 |
|
電源 |
DC-24V |
リターンロス |
12 以上 |
|
消費電力(W) |
<6 |
22KHzの精度 |
/ |
|
寸法(mm) |
143x110x28.8 |
LNB電源 |
13/18 |

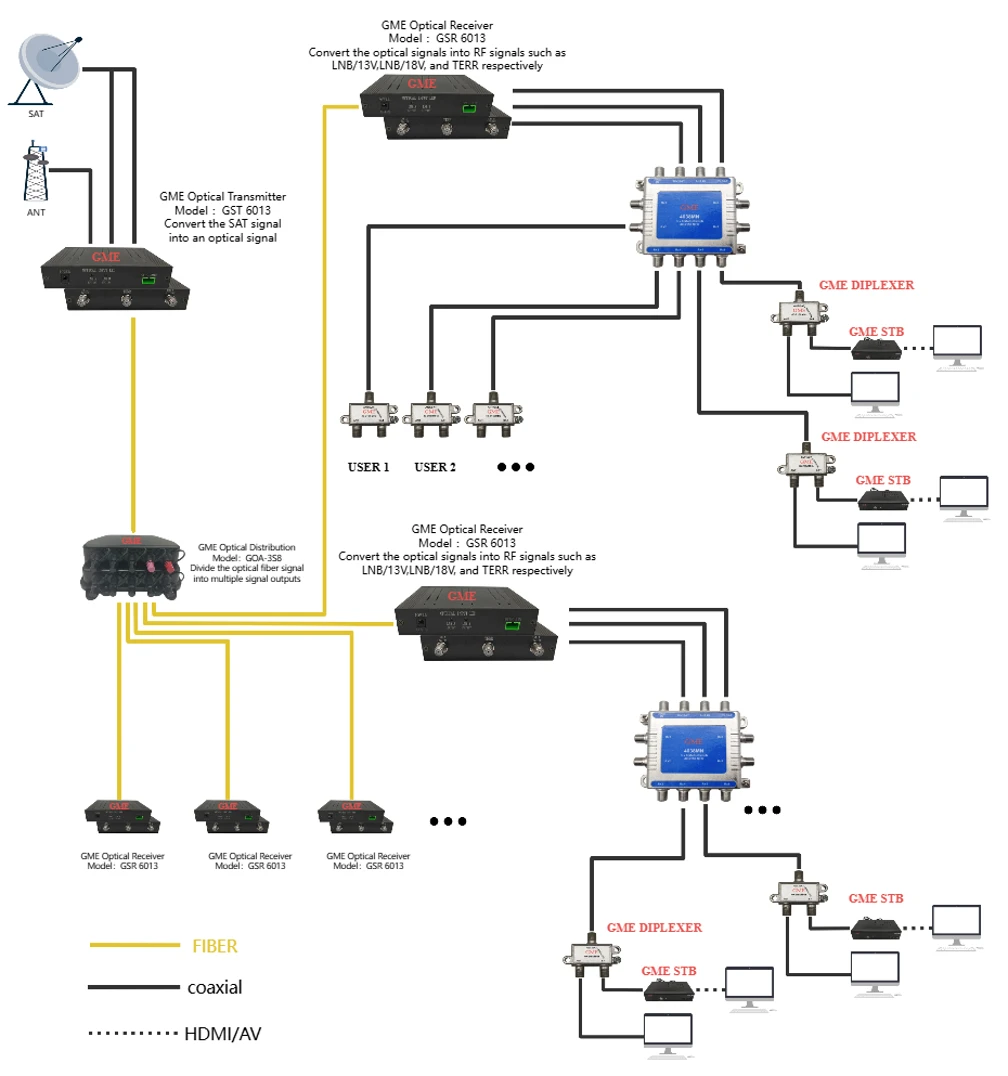

応用
