特徴
- 衛星光学システム用に設計
- 広い動作周波数範囲:45-2150MHz
- 優れた直線性と平坦性
- 広範囲の光入力パワー
- 1- コアのシングルモード ファイバーの高リターン ロスを使用
- GaAsアンプ能動素子の使用
- 超低ノイズ技術
- 高線形 PD を使用した CWDM の構築-
- 光学 AGC 機能を内蔵-
仕様
|
光学パラメータ |
TERR+SAT-IF パラメータ |
||
|
応答性(A/W) |
0.9以上 |
周波数範囲 |
45～2150MHz |
|
光パワーを受信する |
-18-+3 -10-0 (AGC) |
平面度 |
±1.5 |
|
光学反射減衰量 |
45以上 |
出力レベル(AGC) |
80@TERR以上 78@SAT-IF 以上 |
|
受信波長(nm) |
1510-1570 |
CNR |
50以上 |
|
光コネクタ |
SC/APC |
CSO |
65 以上 |
|
その他のパラメータ |
CTB |
62以上 |
|
|
電源 |
DC-24V |
リターンロス |
12 以上 |
|
消費電力(W) |
<6 |
AGC の安定性 |
±1 |
|
寸法(mm) |
143x110x28.8 |
出力インピーダンス |
75Ω |

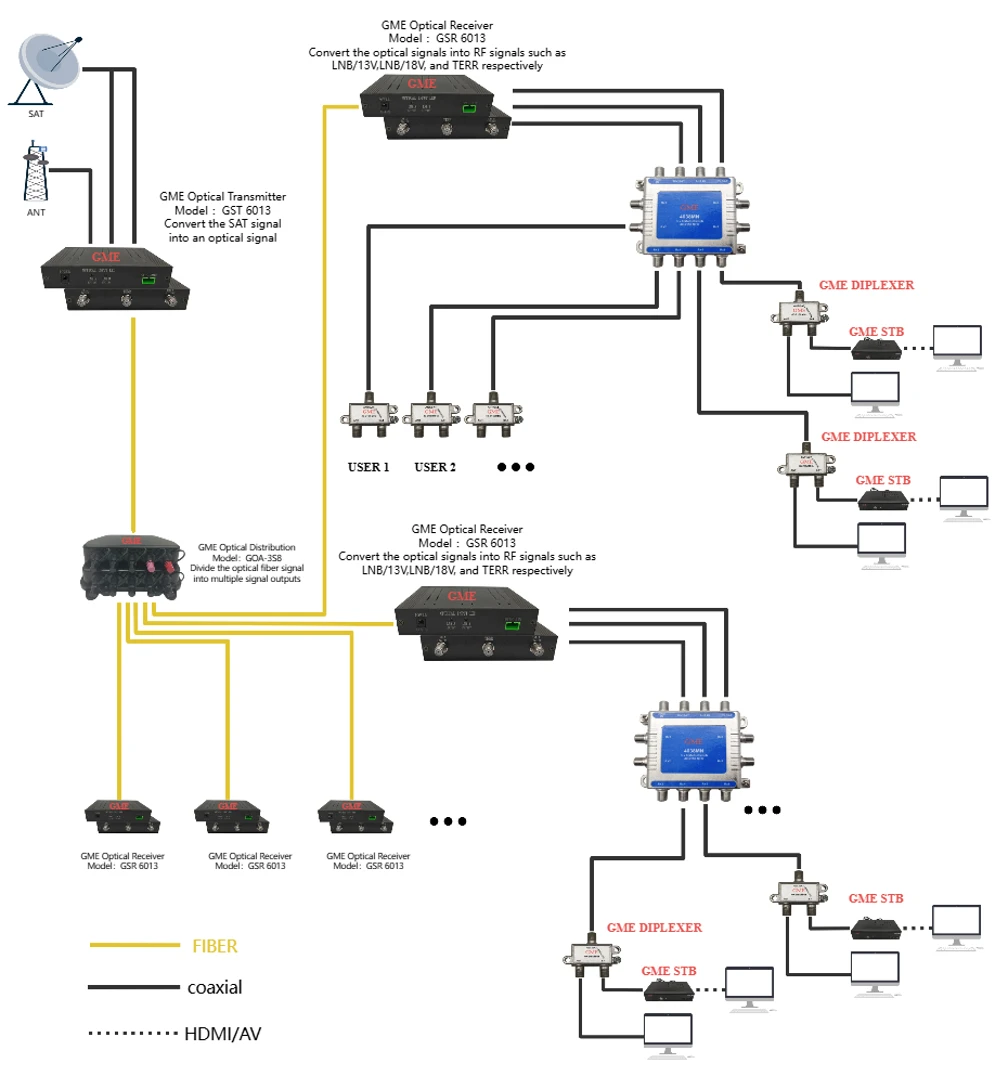

応用
