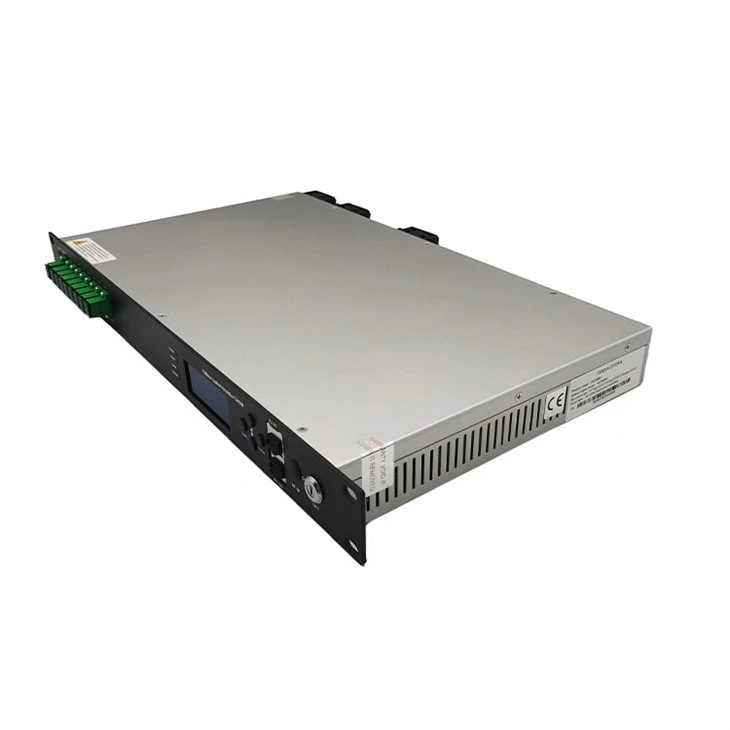

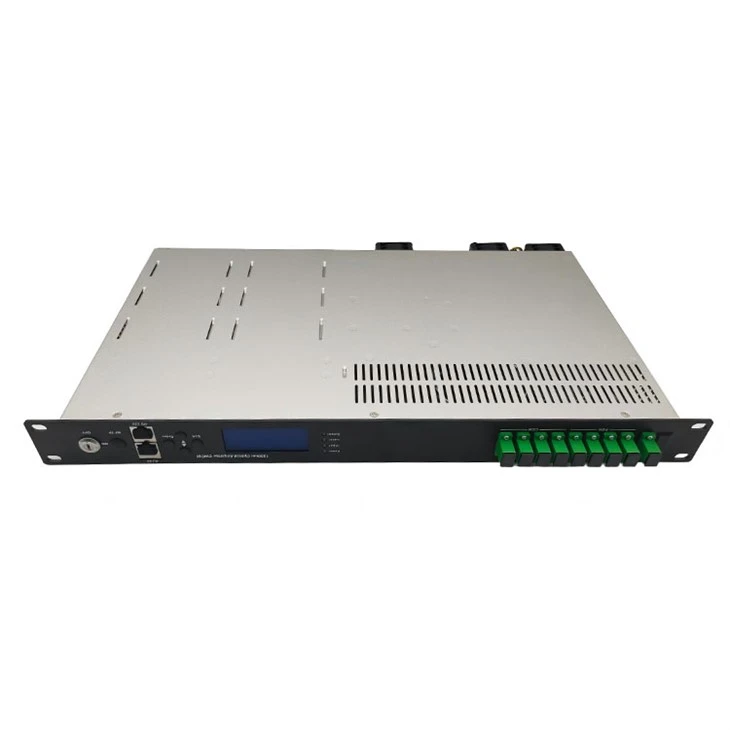

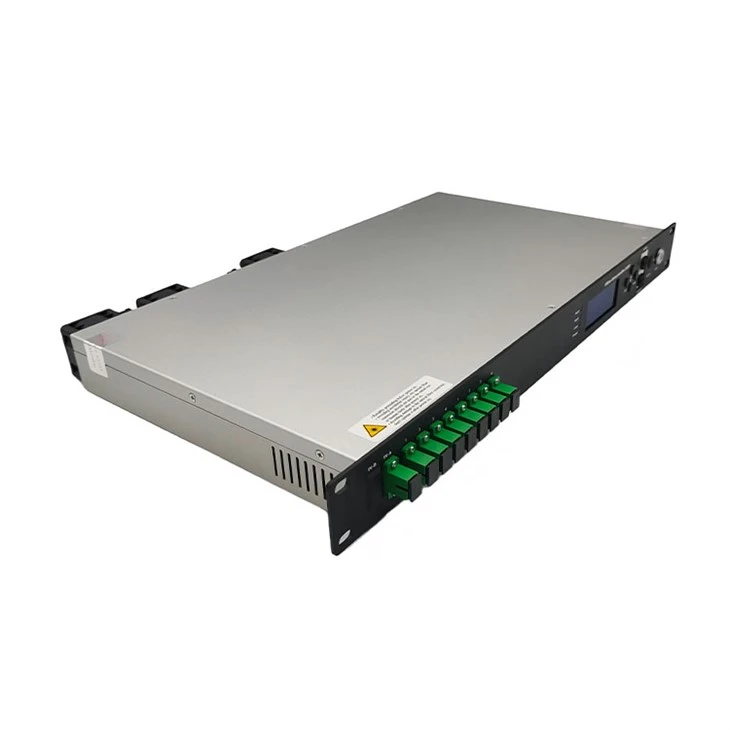

高出力光増幅器-

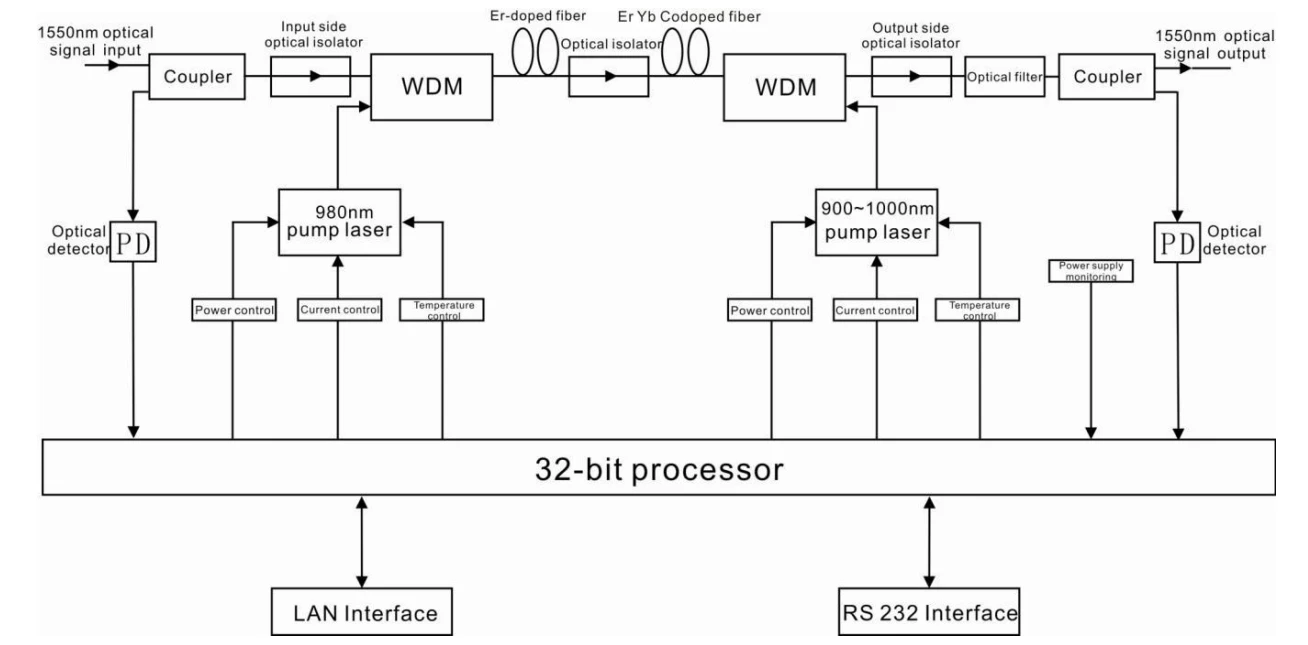

アイテム

ユニット

技パラメータ

述べる

動作帯域幅

nm

1545 - 1565

光入力パワー範囲

dBm

-5-+10

最大光出力パワー

dBm

36

出力電力の安定性

dBm

±0.5

雑音指数

dB

6.0以下

光入力パワー0dBm

リターンロス

入力

dB

45以上

出力

dB

45以上

光コネクタの種類

SC/APC LC/UPC

C/N

dB

50以上

GT/T 184-2002 に準拠した試験条件

C/CTB

dB

63以上

C/CSO

dB

63以上

電源電圧

V

AC160V- 250V(50Hz)、DC48V

消費電力

W

65以下

動作温度範囲

程度

-10 - +45

保存温度範囲

程度

-30 - +70

最大動作相対湿度

%

最大 95% 結露なし

寸法

mm

437(L)×442(W)×44(H)

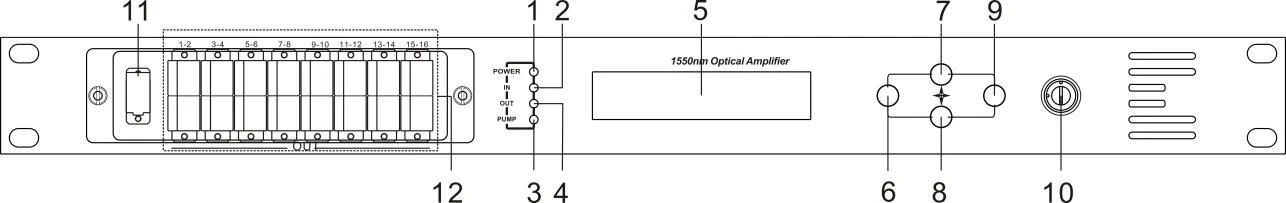

1. 電源インジケータ: 1 つのスイッチング電源が動作しています – 黄色。 2 つのスイッチング電源が動作しています – 緑色。

2. 光入力パワーインジケータ: このライトは、光入力パワーが -10dBm を超えると点灯します。

3. ポンプ動作ステータスインジケータ: 赤色のライトはポンプが動作していないことを意味しますが、機械パラメータは正常です。赤色の点滅は機械が故障したことを意味します。関連する障害の理由は表示メニューのアラームメニューを参照してください。緑色のライトはポンプが正常に動作していることを意味します

4. 光出力パワーインジケータ: このライトは、光出力パワーが > +10dBm の場合に点灯します。

5. 160×32 ドット-マトリックス LCD スクリーン

6. セットアップメニューの終了またはキャンセルキーを表示します。

7. 設定メニューの上または増加キーを表示します。

8. セットアップメニューの下または減少キーを表示します。

9. セットアップメニューのエンターキーを表示します。

10. ポンプ レーザー切り替えキー:「ON」はポンプ レーザーが開いていることを意味し、「OFF」はポンプ レーザーが閉じていることを意味します。電源を入れる前に、キーが「OFF」の位置にあることを確認してください。セルフテストに合格したら、表示されたメッセージに従ってキーを「ON」の位置に回転させます。-

11. 光信号入力

12. 光信号出力

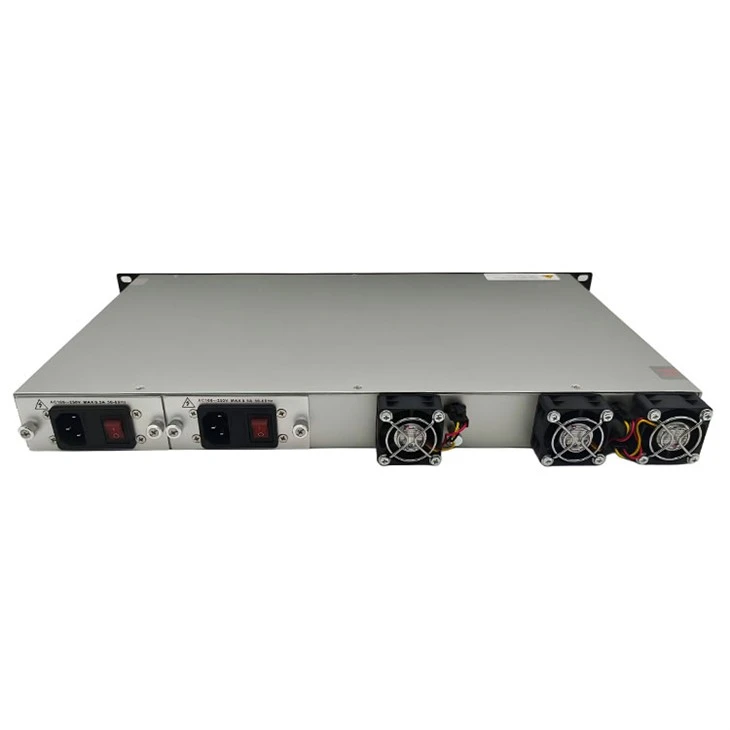

1. ファンの出口。

2. RS232 インターフェース。

3. 電源 1 の AC 220V 入力ポート。

4. 電源1のヒューズ。

5. 電源1のスイッチ。

6. 電源装置 2 の AC 220V 入力ポート。

7. 電源2のヒューズ。

8. 電源2のスイッチ。

9. シャーシのアーススタッド

10.LANインターフェース
